スターターロープの取り付け⽅法
K-30・K-300・K-60・F-22・HT-4190シリーズのスターターロープの取り付け方法です。
リコイルスターターを外し、巻取り部をいっぱいまで左に回して止めてから、新しいロープを通して結び、ゆっくり巻き戻します。
ロープは必ずエンジンに適合したホンダ純正ロープを使用してください。
作業前の注意
POINT
- 交換の際は、無理な⼒を加えないでください。
- 必ずエンジンに適合したホンダ純正ロープを取り付けてください。
- エンジンに異常がある場合は⾏わないでください。
対象機種
POINT
- K-30シリーズ
- K-300シリーズ
- K-60シリーズ
- F-22シリーズ
- HT-4190シリーズ
スターターロープの取り付け手順

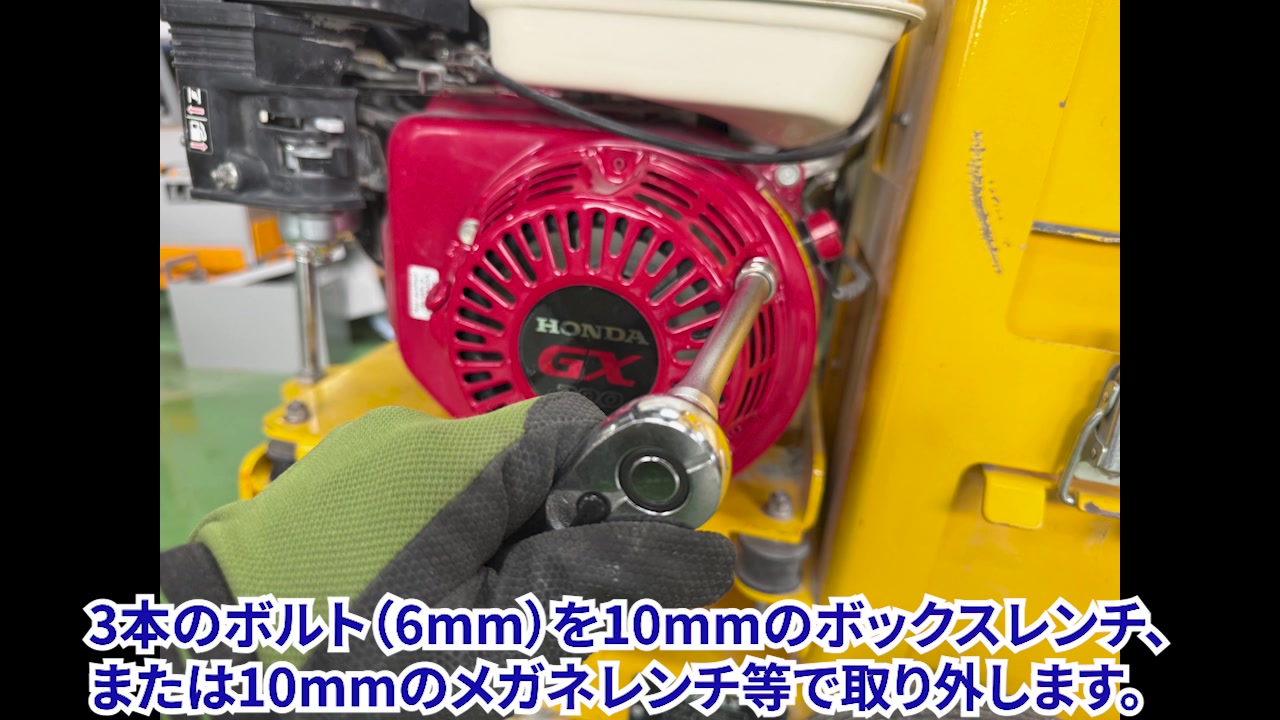

STEP1リコイルスターターを外す
POINT3本のボルト（6mm）を、10mmのボックスレンチまたは10mmのメガネレンチなどで取り外します。

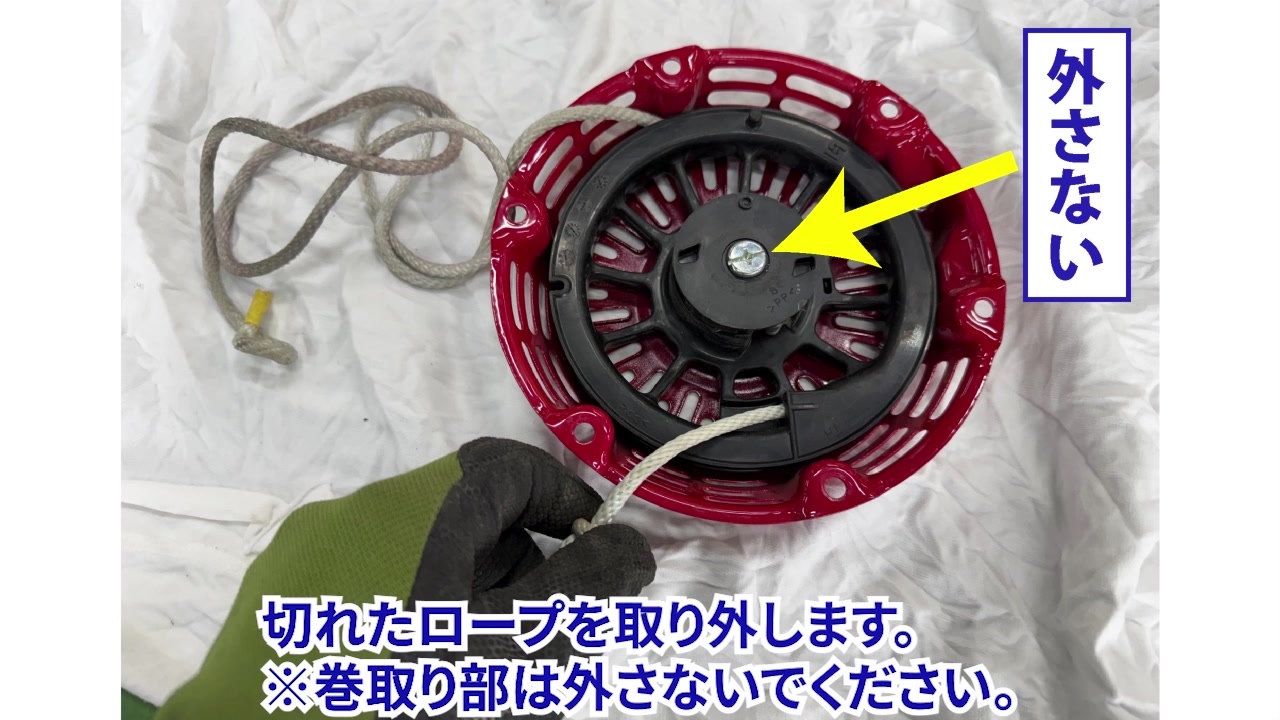

STEP2切れたロープを外す
POINT切れたロープを取り外します。巻取り部は外さないでください。
STEP3巻取り部を左に回して止める

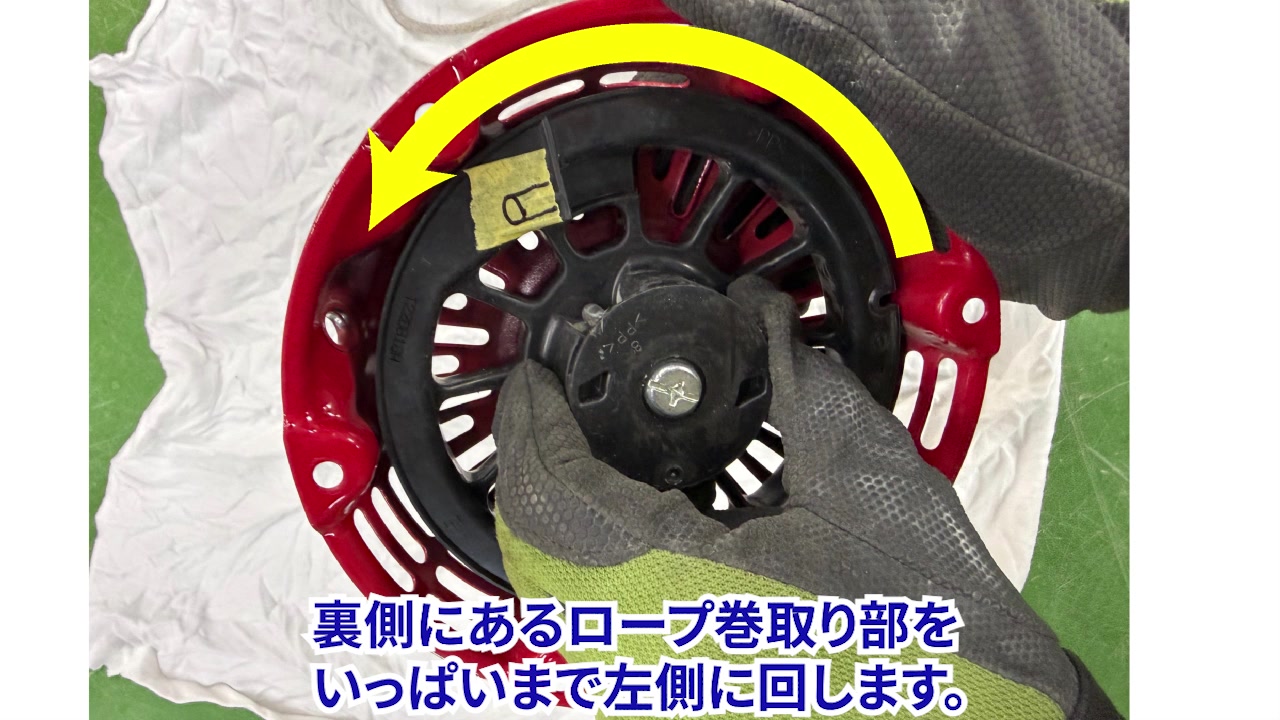

POINT裏側にあるロープ巻取り部を、いっぱいまで左側に回します。

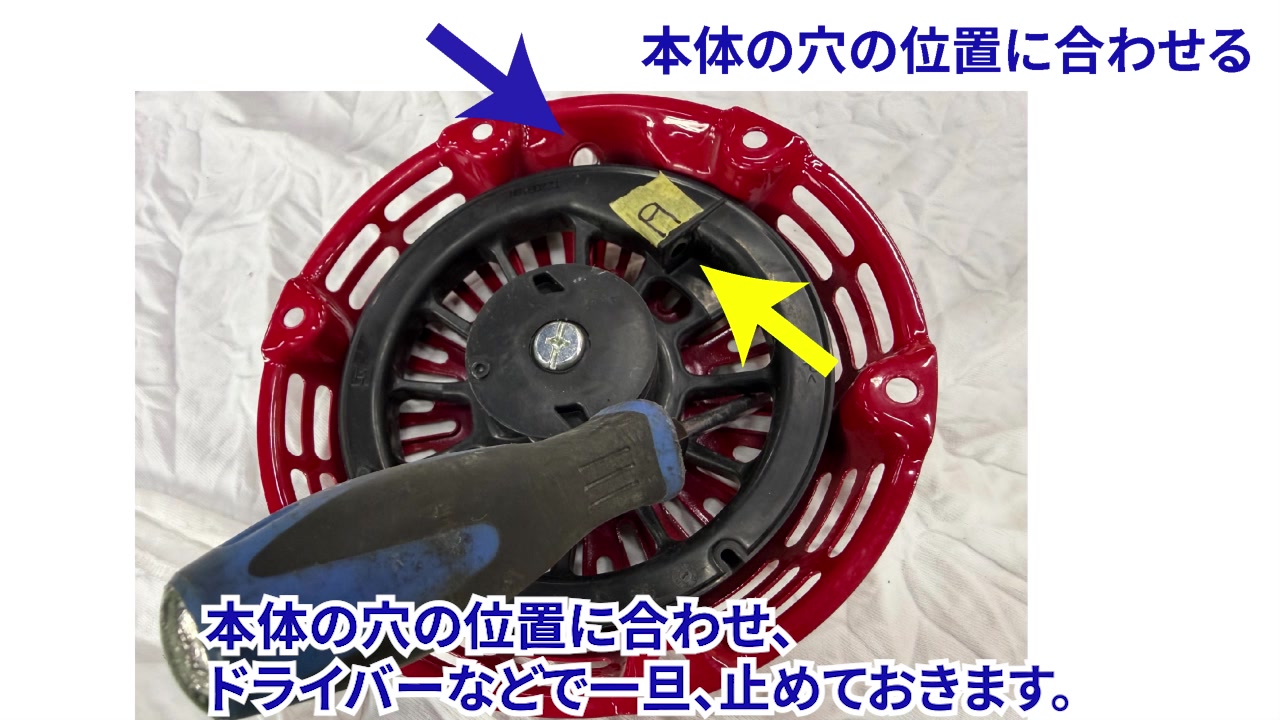

POINT本体の穴の位置に合わせ、ドライバーなどで一旦止めておきます。
STEP4新しいロープを通して結ぶ

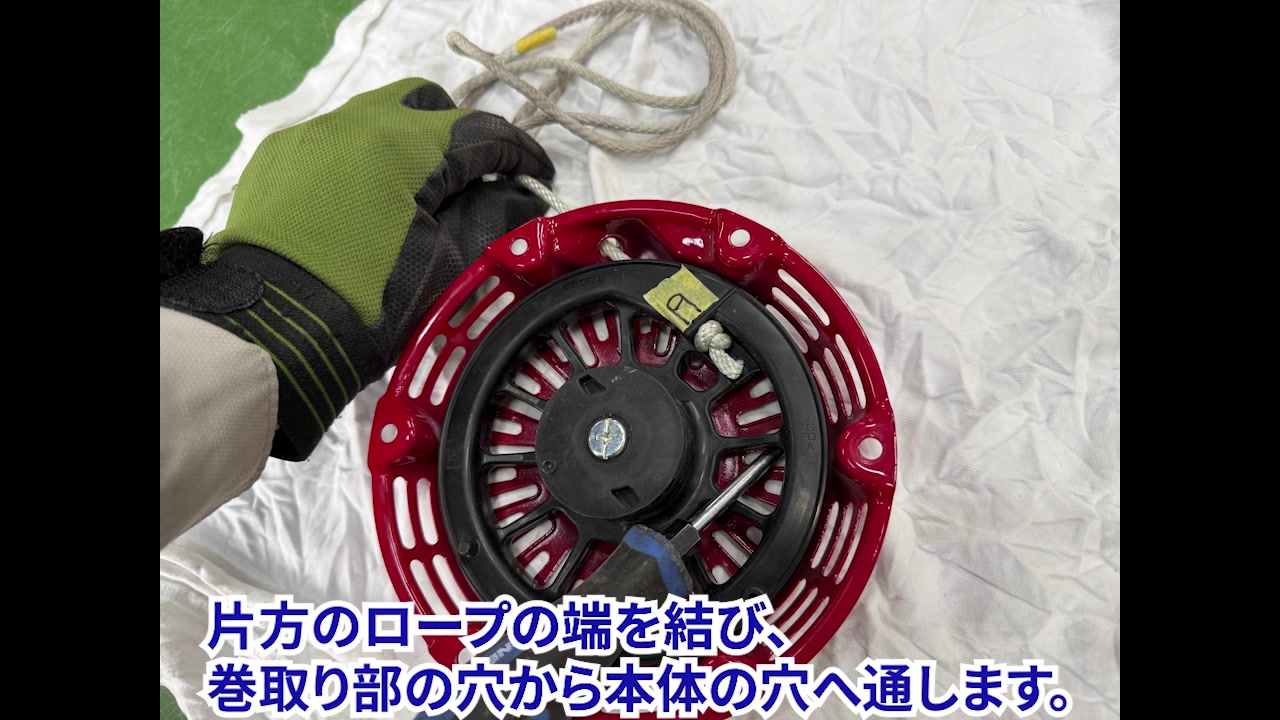

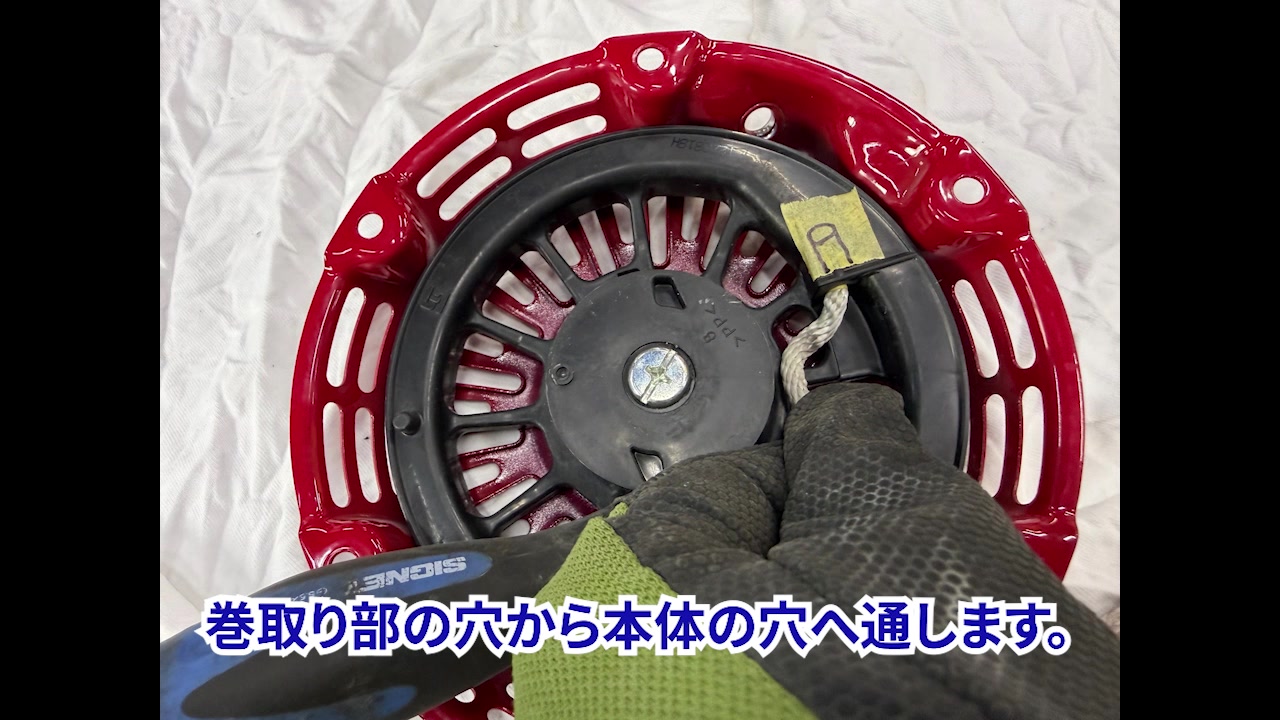

POINT片方のロープの端を結び、巻取り部の穴から本体の穴へ通します。
POINT反対側のロープの端をグリップの穴に通し、端を結びます。

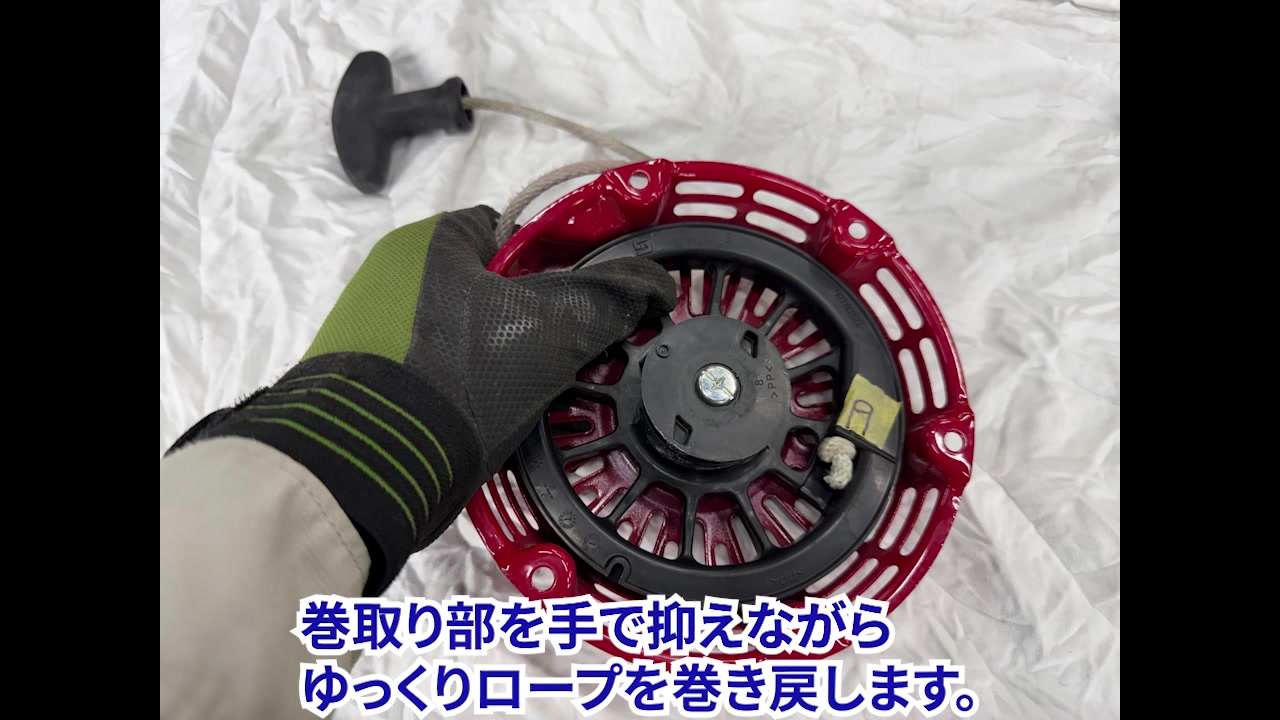

STEP5ロープを巻き戻す
POINT反対側のロープの端をグリップの穴に通し、端を結びます。
STEP6リコイルスターターを取り付ける

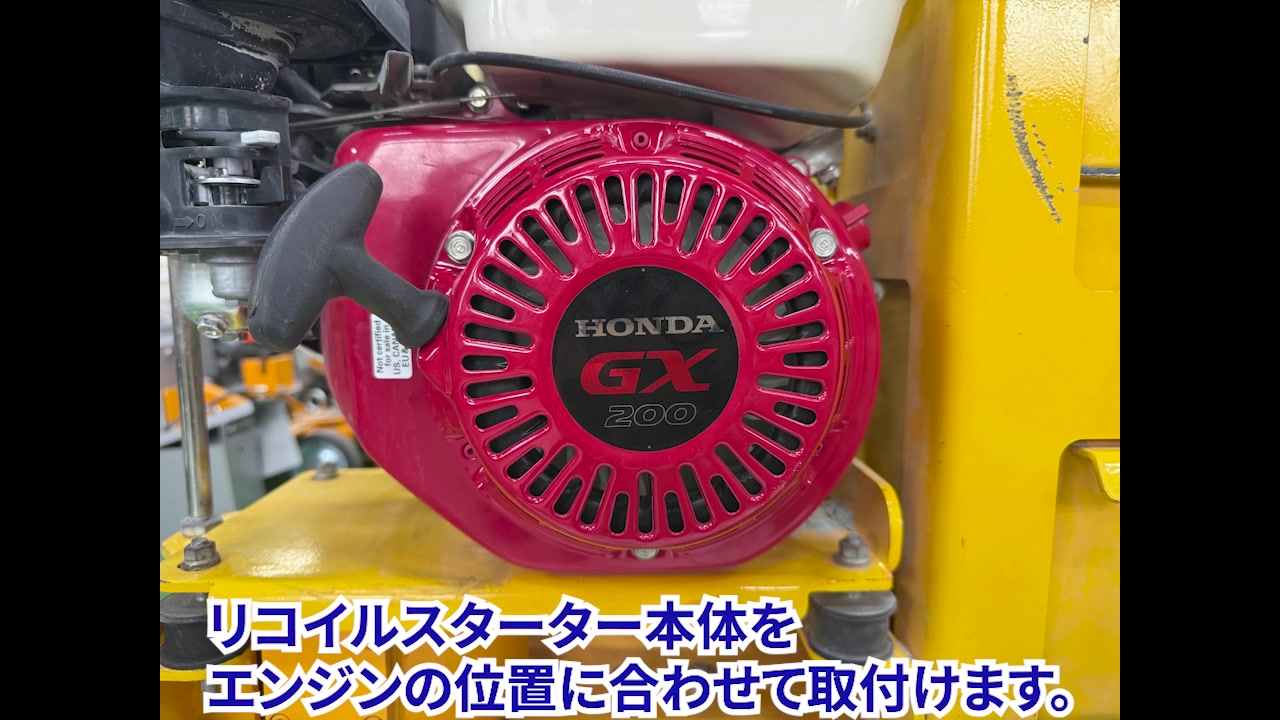

POINTリコイルスターター本体を、エンジンの位置に合わせて取り付けます。
