K-30シリーズ スーパーダイヤの取り付け方法
K-30N用のスーパーダイヤは、スーパープレートに取り付けて使う固定式のカッターです。カッター自体が回転しないため、強く床面を研削できるのが特徴です。取り付け配置は、研削重視と平滑性優先の2通りから選べます。本体への取り付けは、ボルトを途中まで緩めるだけで、取り外さずに交換できます。
スーパーダイヤの特徴
POINT
- スーパーダイヤはスーパープレートに取り付けて使用します。
- 固定式のため、カッター自体は回転しません。
- 回転せずに固定されているため、強く床面を研削できます。
スーパープレートへの取り付け

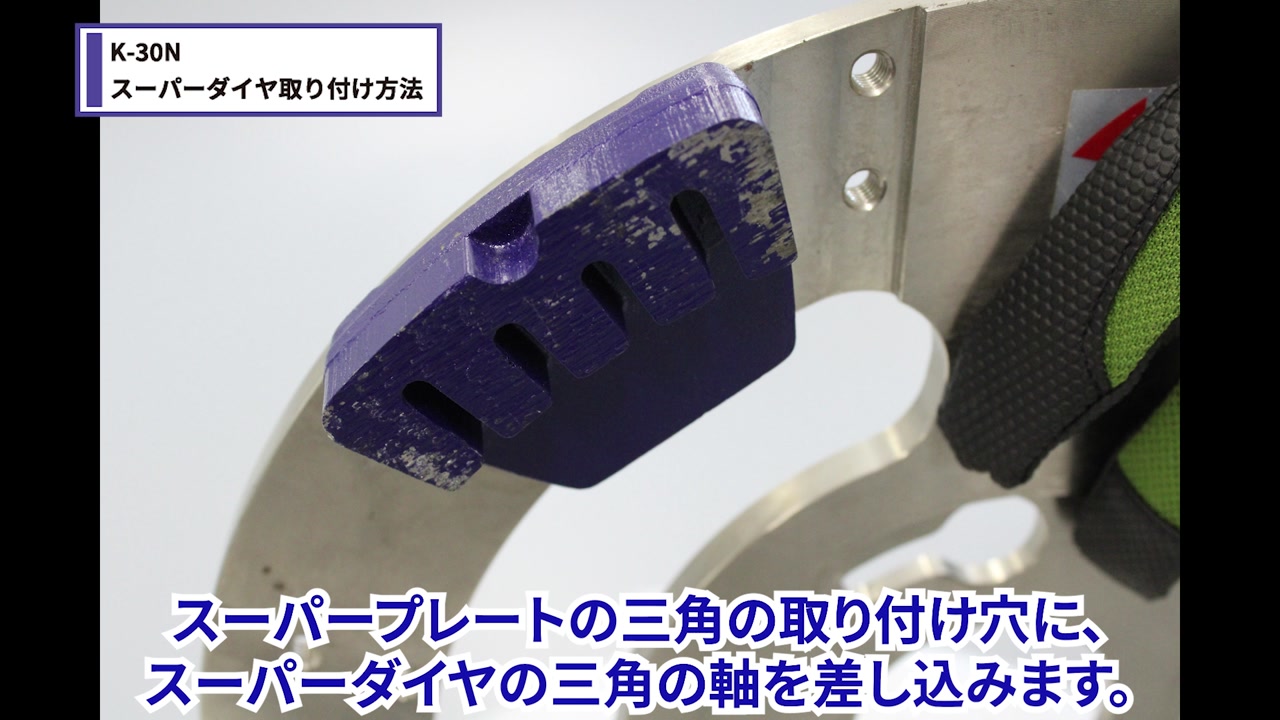

STEP1三⾓の軸を取り付け⽳に差し込む

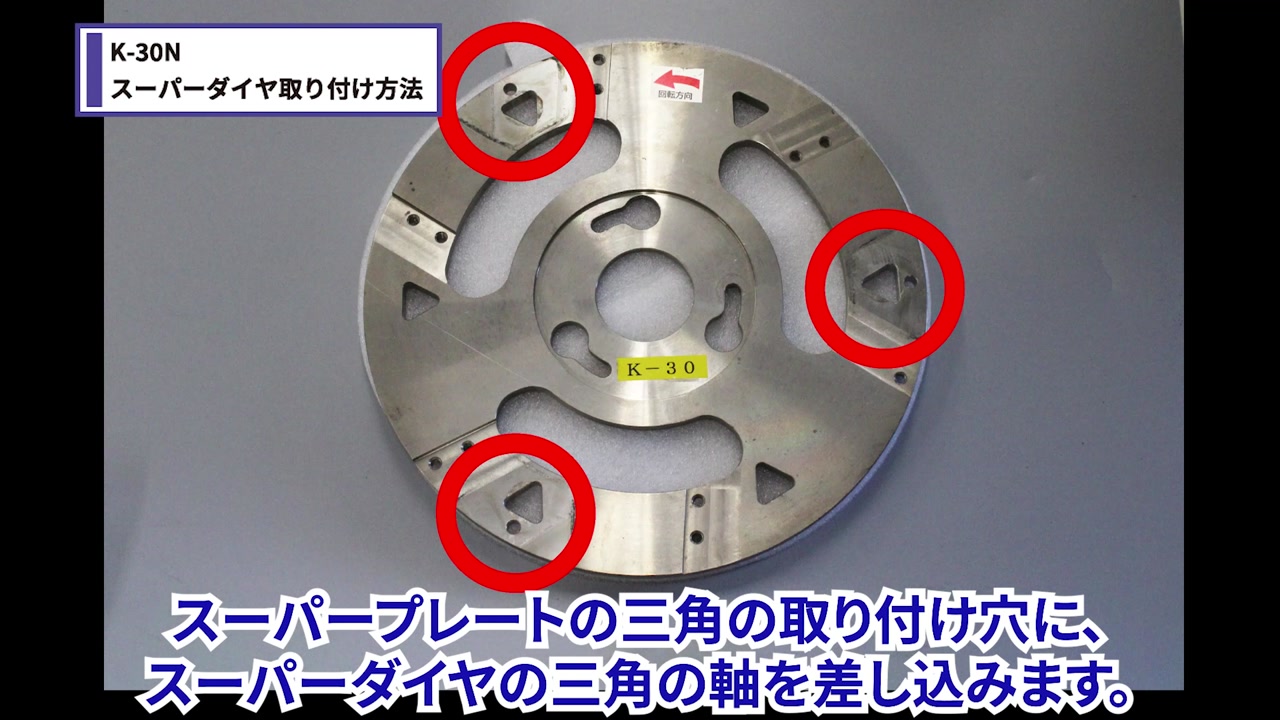

POINTスーパープレートの三⾓の取り付け⽳に、スーパーダイヤの三⾓の軸を差し込みます。

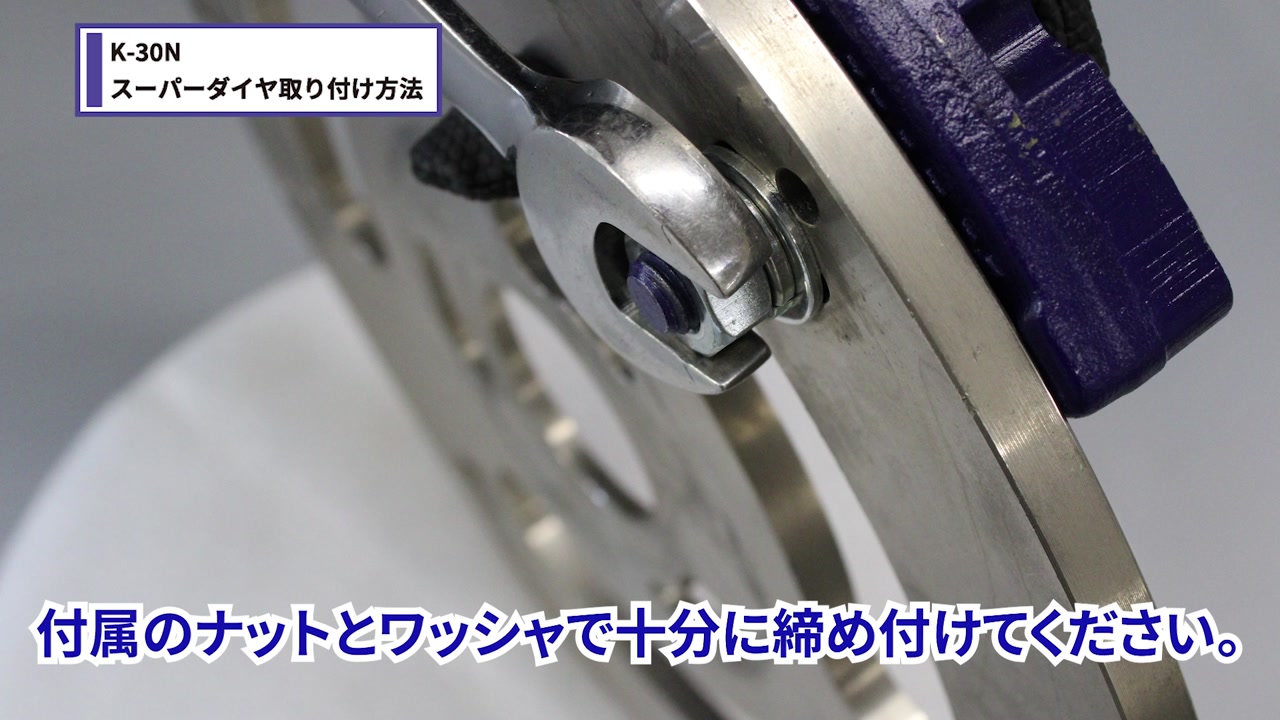

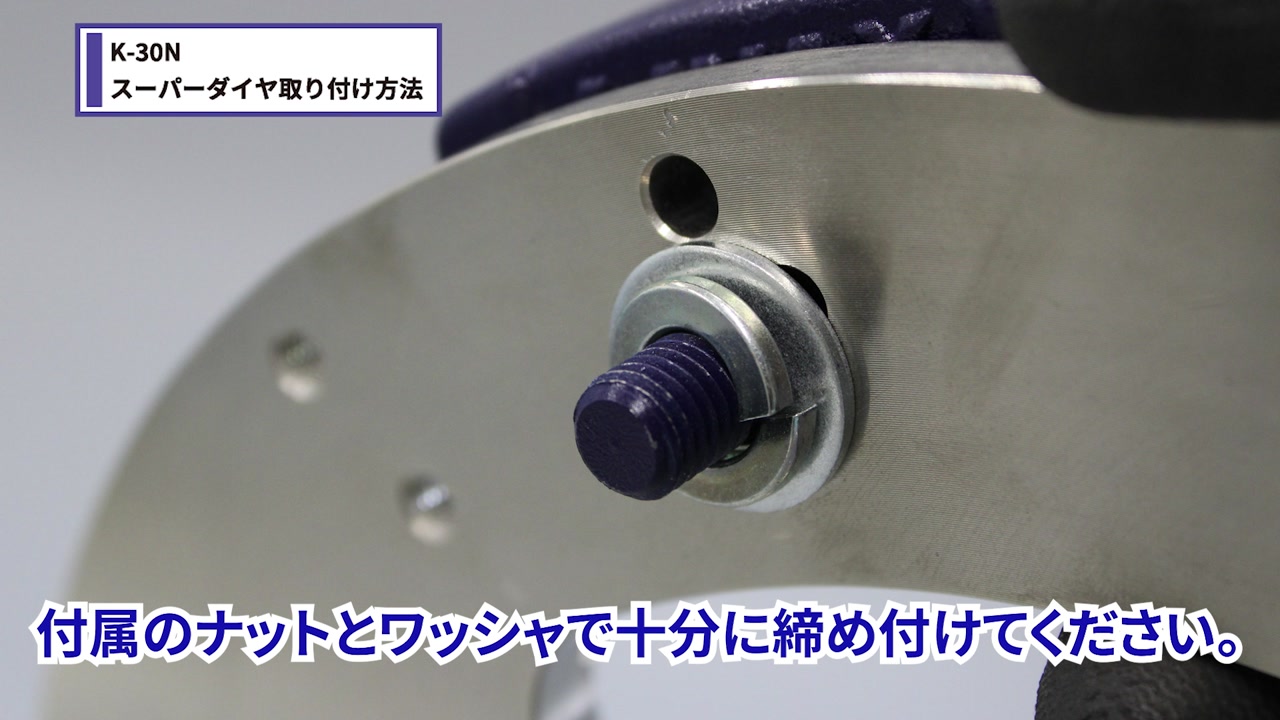

STEP2ナットとワッシャで締め付ける
POINT付属のナットとワッシャで、⼗分に締め付けてください。
取り付け配置の選び方
研削重視の取り付け配置

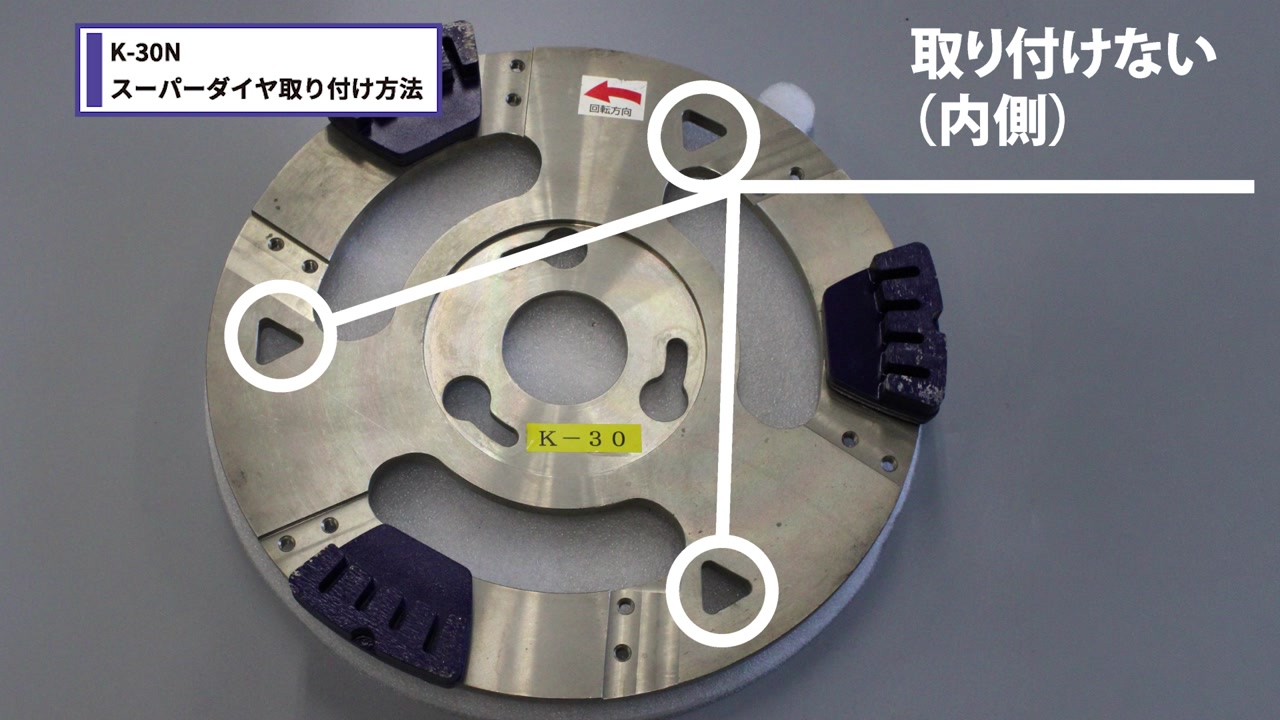

POINT研削重視の配置では、⽩丸で⽰した内側の三⾓⽳には取り付けません。
平滑性優先の取り付け配置
深掘りを防ぎ、研削面の傷が少なく仕上がります。

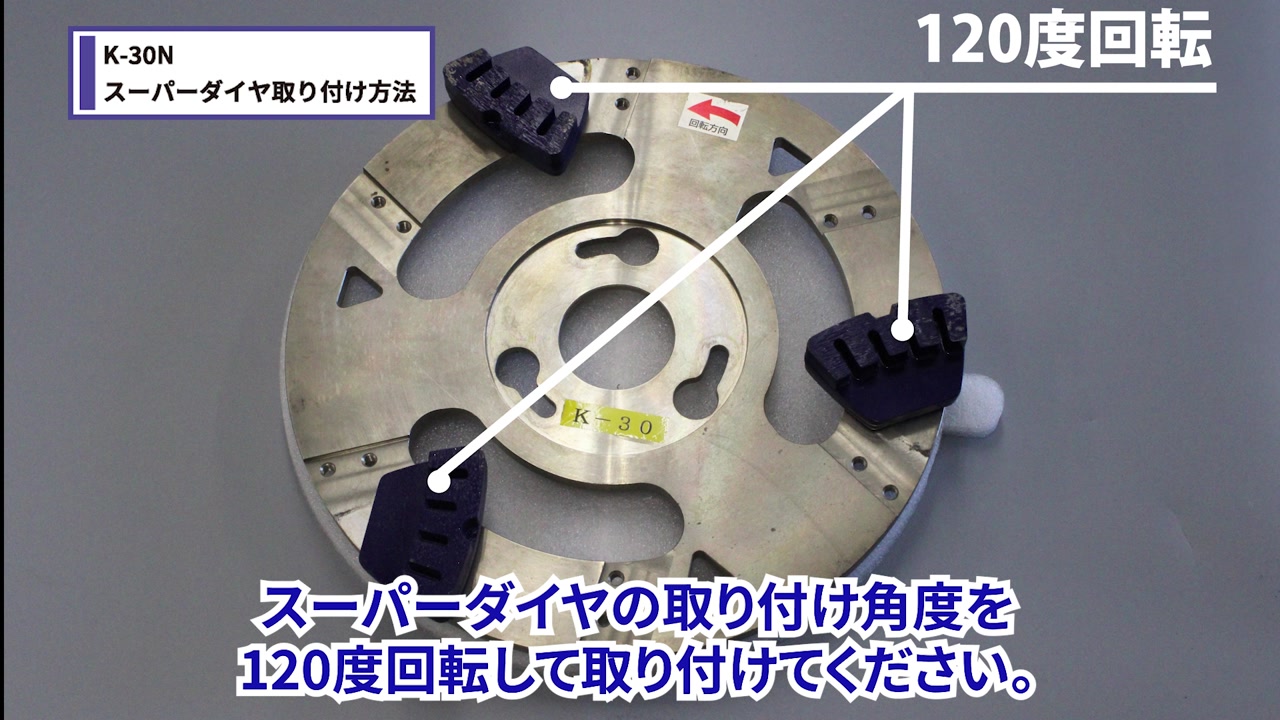

POINTスーパーダイヤの取り付け⾓度を120度回転して取り付けます。
深掘りを防ぎ、研削⾯の傷が少なく仕上がります。
深掘りを防ぎ、研削⾯の傷が少なく仕上がります。
| 配置 | 向いている作業 |
|---|---|
| 研削重視 | 強く床面を削りたいとき |
| 平滑性優先 | 深掘りを防ぎ、研削面の傷を少なく仕上げたいとき |
本体への取り付け
STEP3ボルトを途中まで緩める

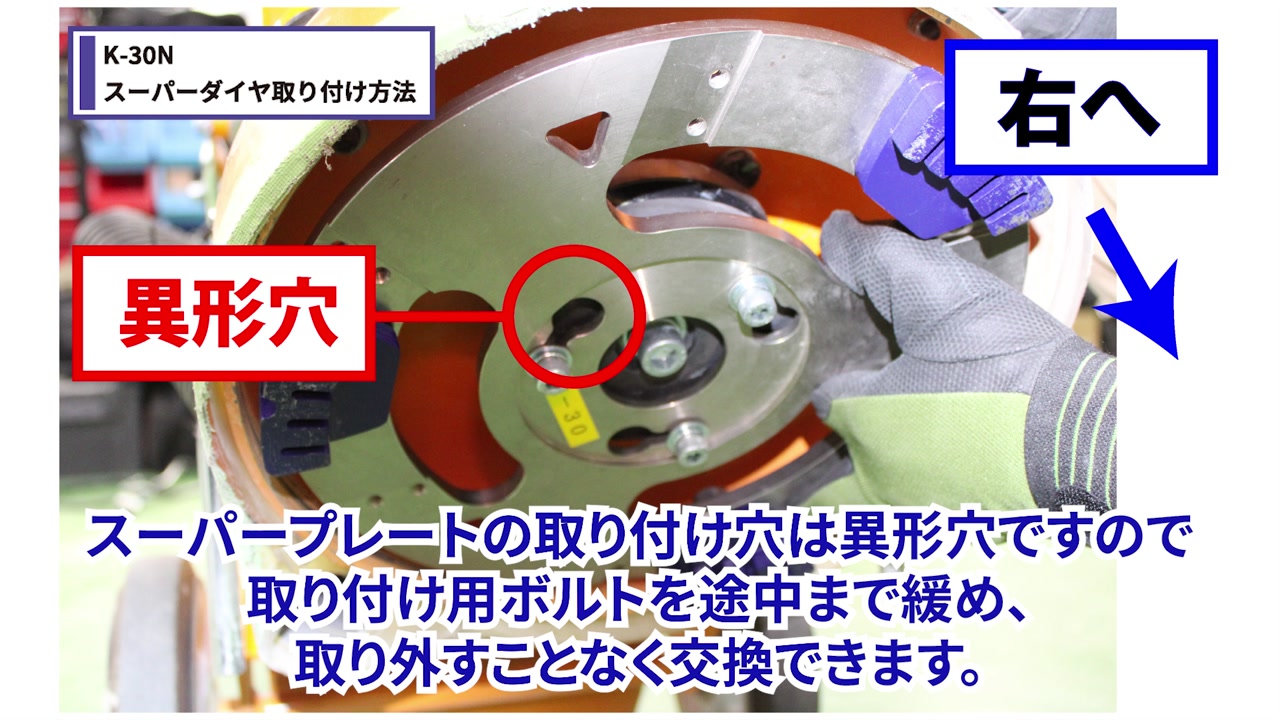

POINTスーパープレートの取り付け⽳は異形⽳です。
取り付け⽤ボルトを途中まで緩めるだけで、ボルトを取り外さずにプレートを交換できます。
取り付け⽤ボルトを途中まで緩めるだけで、ボルトを取り外さずにプレートを交換できます。

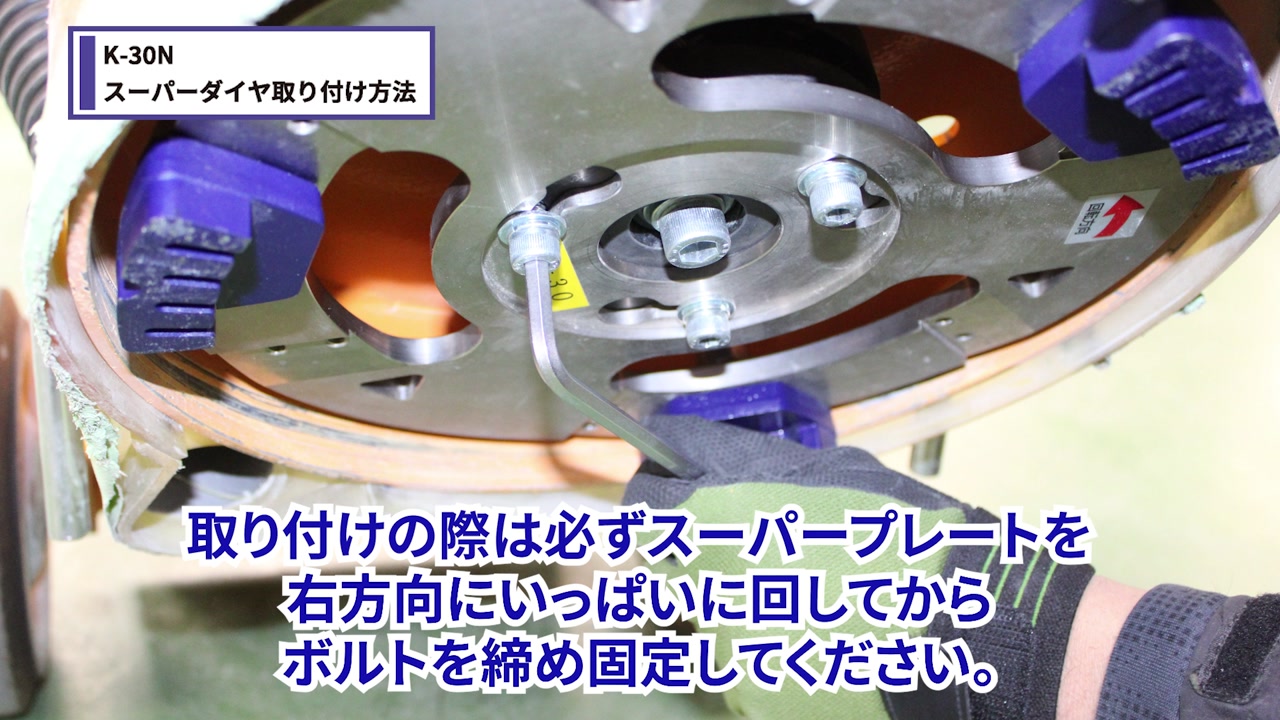

STEP4右いっぱいに回してからボルトを締める
POINT
取り付けの際は、必ずスーパープレートを右⽅向にいっぱいに回してから、ボルトを締めて固定してください
