K-30シリーズ さしこみカッター（SDチップ‧Sチップ）の交換方法
K-30Nのさしこみカッターは、専⽤のベースプレートに取り付けて使います。
初回は組み⽴て品を購⼊し、2回⽬からは消耗品のSDチップ‧Sチップだけを交換します。
袋ナットを外し、セットスクリューを緩めてチップを交換します。
チップには取り付け⽅向があり、作業後のチップは⾼温なので、必ずプライヤーを使ってください。
作業前の注意
POINT
- 専⽤のベースプレートに取り付けて使⽤します。
- 初回は組み⽴て品を購⼊し、2回⽬からは消耗品のSDチップ‧Sチップを交換します。
- ベースプレートやホルダーなどの部品は、SDチップ‧Sチップで共通です。
- ウレタンなど、削る材料の⽤途によってSDチップとSチップを使い分けてください。

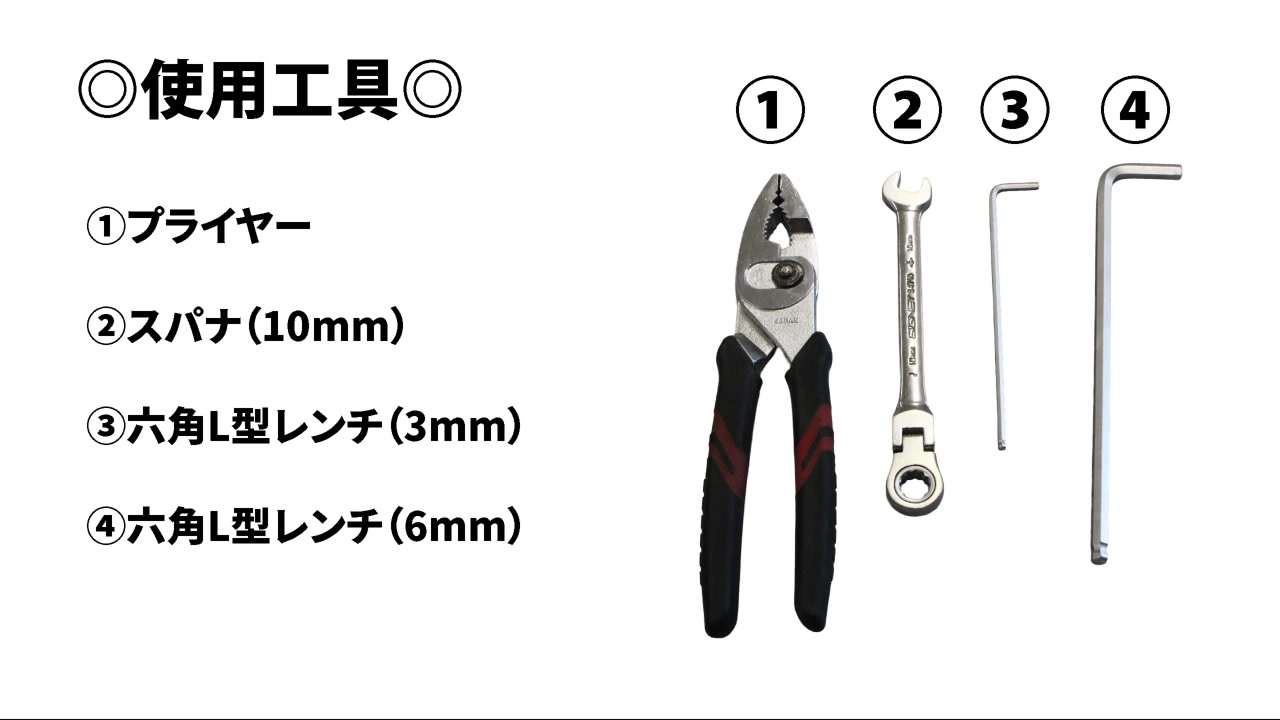

使用する工具
POINT
- ① プライヤー
- ② スパナ（10mm）
- ③ 六角L型レンチ（3mm）
- ④ 六角L型レンチ（6mm）
チップの交換手順

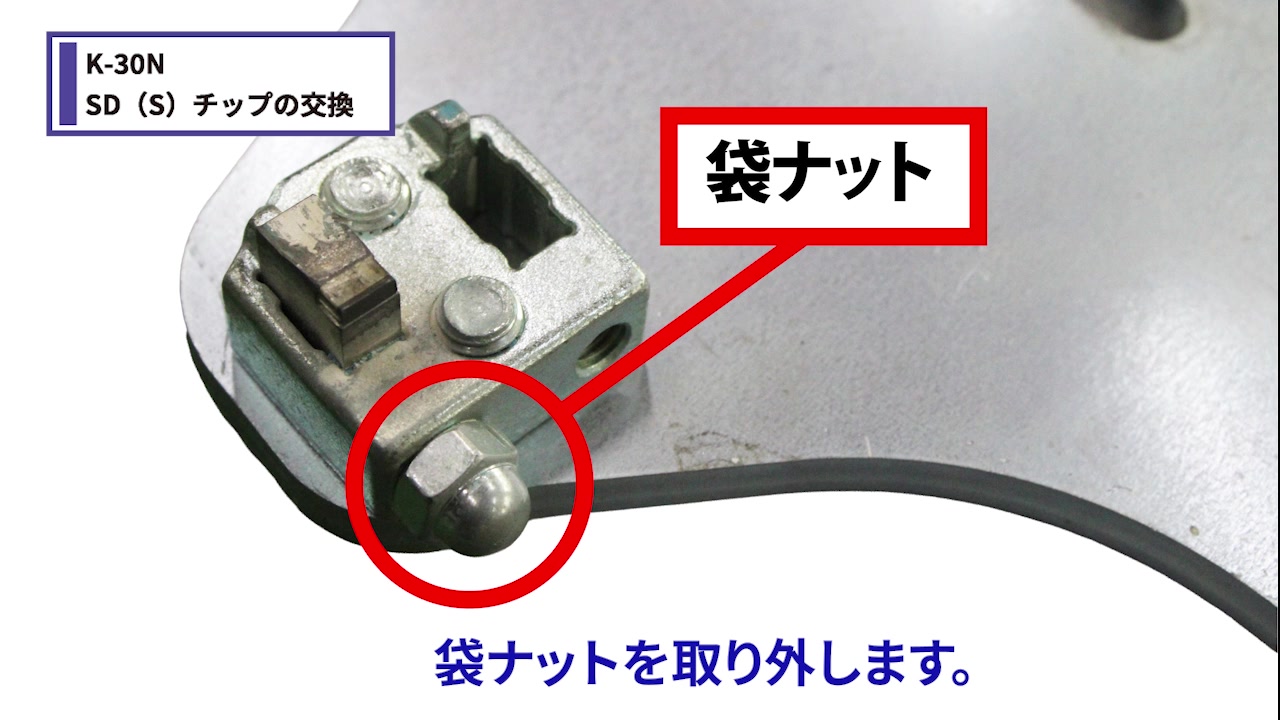

STEP1袋ナットを取り外す
POINTホルダーの袋ナットを取り外します。

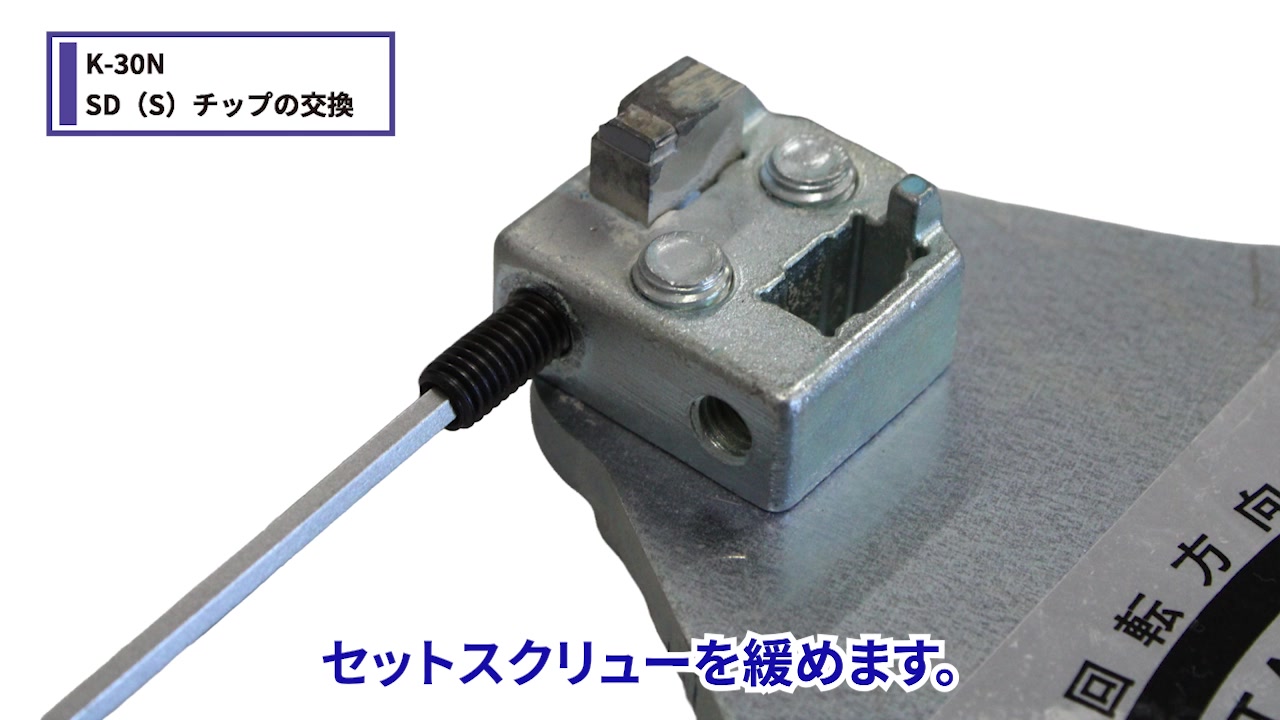

STEP2セットスクリューを緩める
POINTホルダー側面のセットスクリューを、六角L型レンチで緩めます。

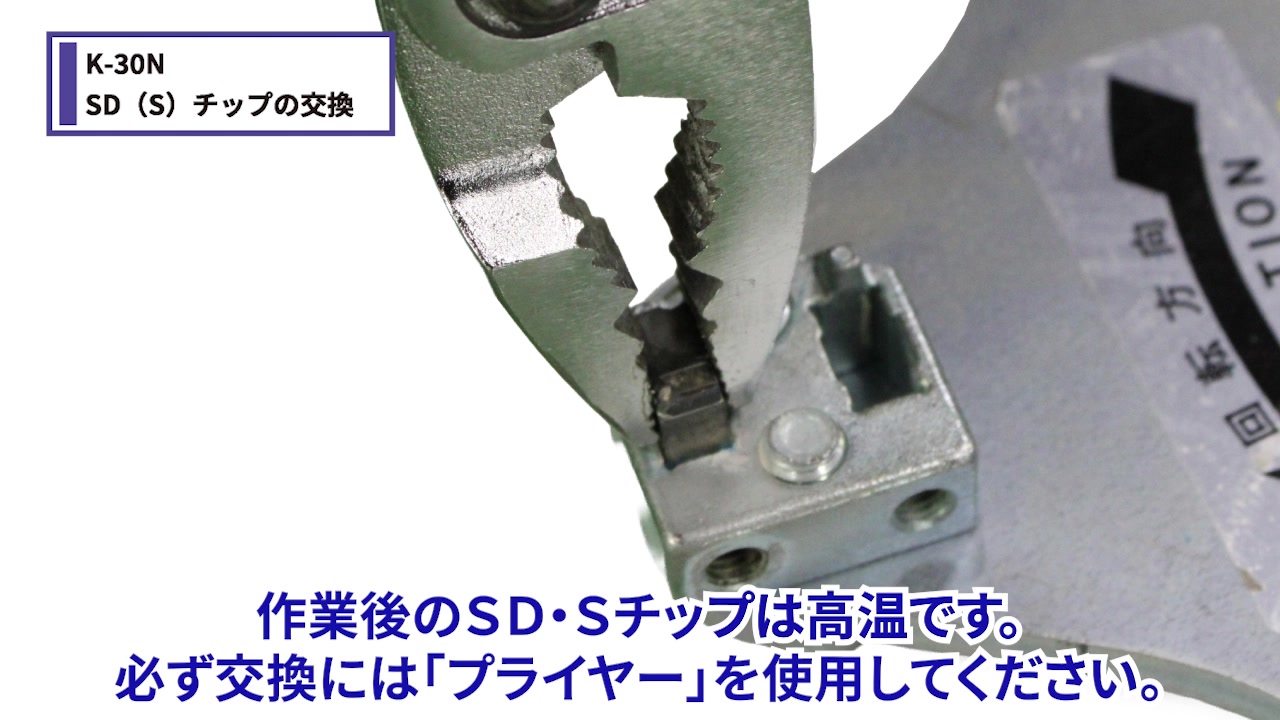

STEP3チップを取り外す
POINT作業後のSD・Sチップは高温です。
交換には、必ずプライヤーを使用してください。
交換には、必ずプライヤーを使用してください。

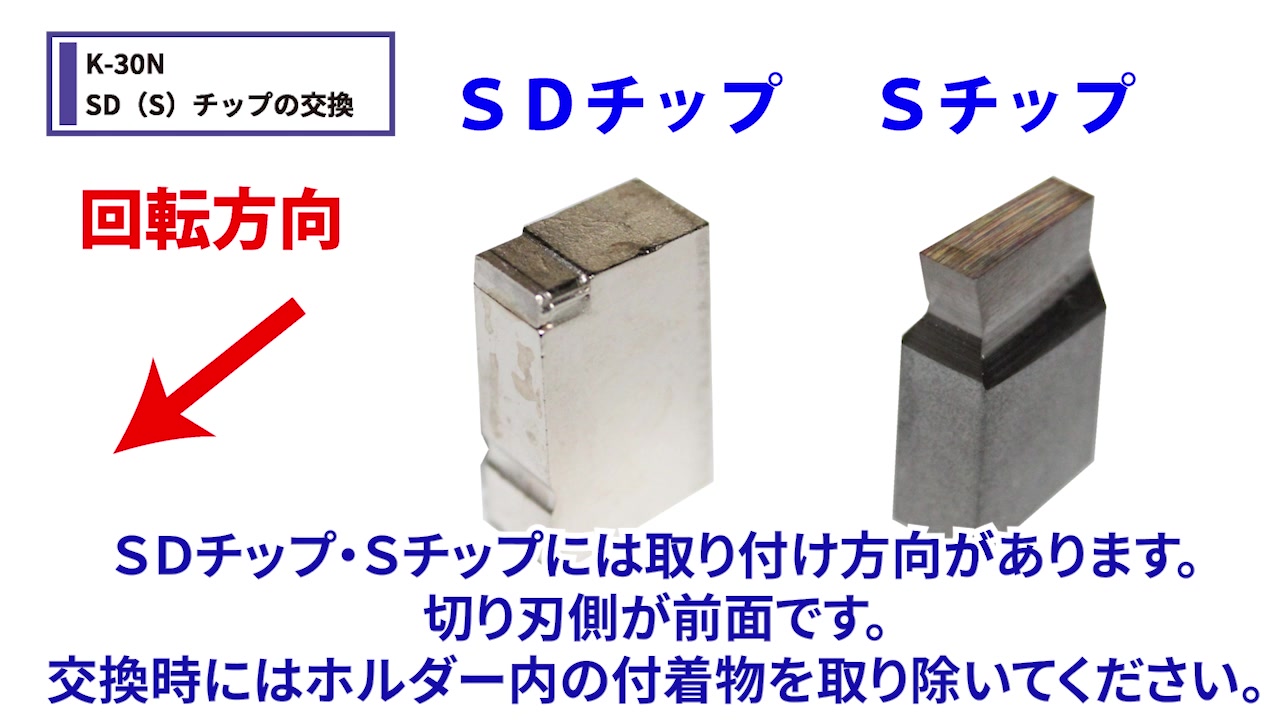

STEP4チップの取り付け方向を確認する
POINTSDチップ・Sチップには取り付け方向があります。
- 切り刃側が前面です。
- 交換時には、ホルダー内の付着物を取り除いてください。

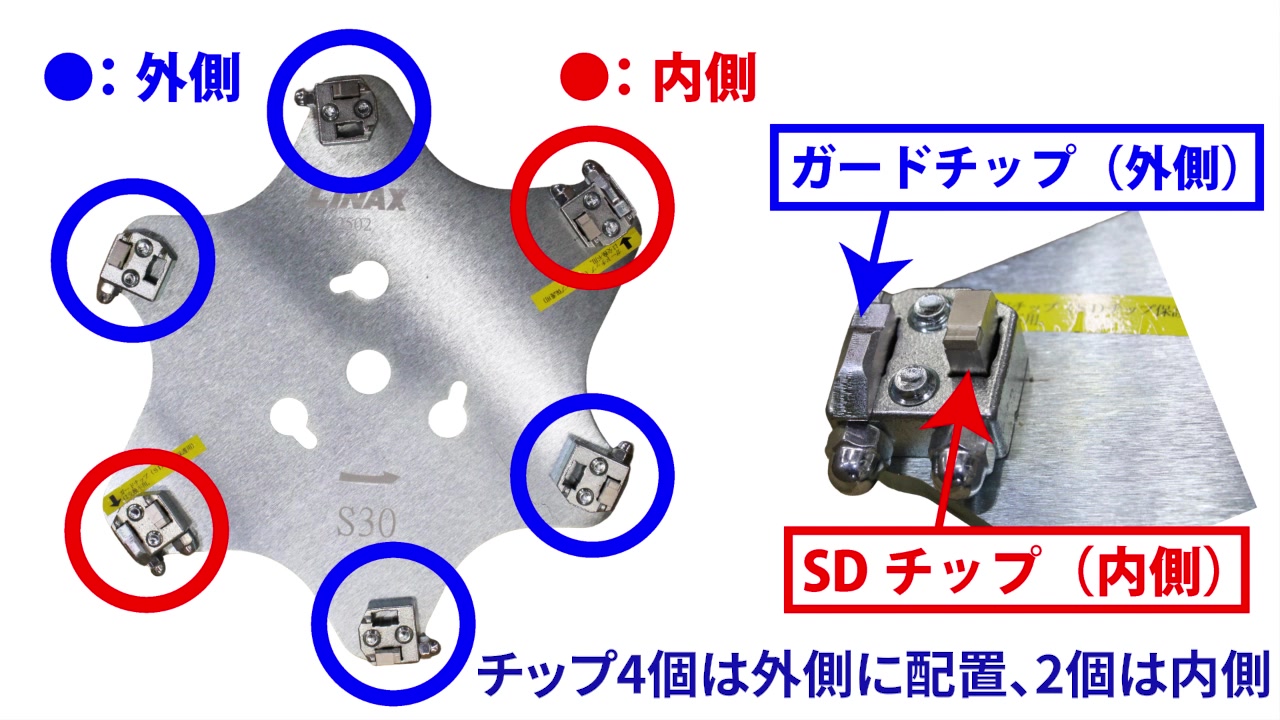

STEP5チップを取り付ける
POINTベースプレートの6か所のうち、4個は外側、2個は内側に配置します。
ホルダーの外側にはガードチップ、内側にはSDチップが付きます。
ホルダーの外側にはガードチップ、内側にはSDチップが付きます。

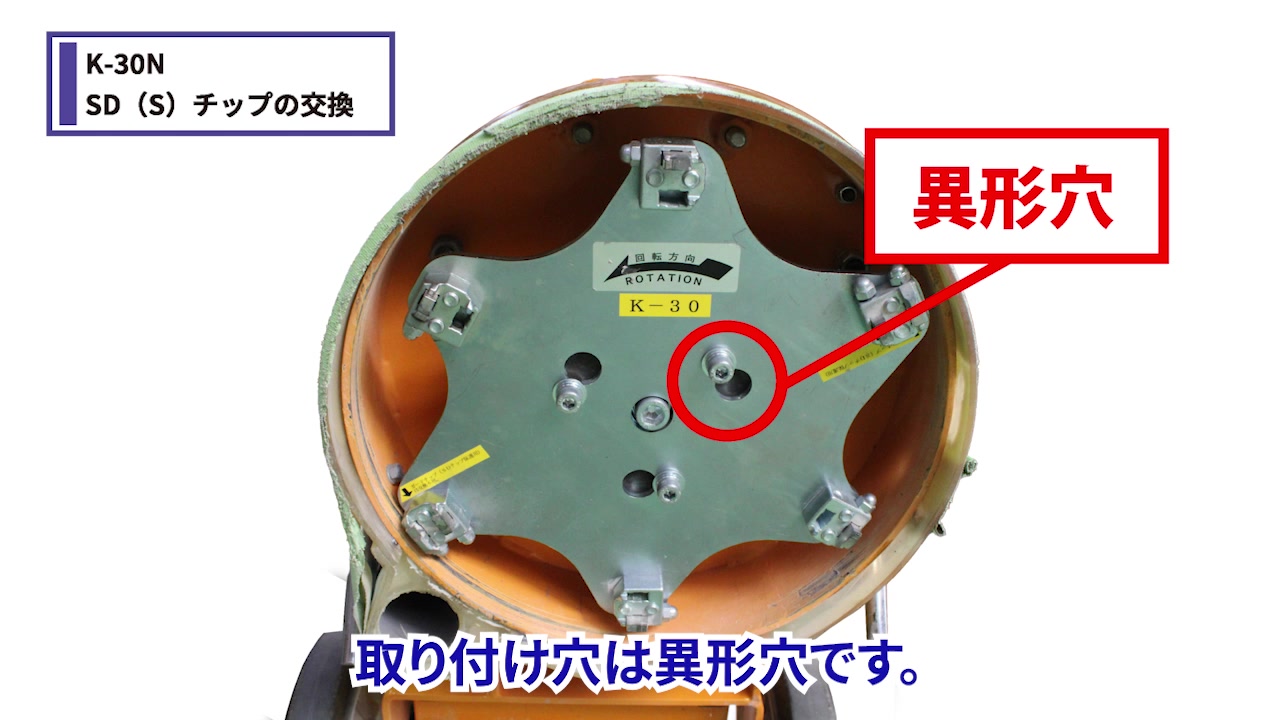

本体への取り付け
POINTベースプレートの取り付け穴は異形穴です。

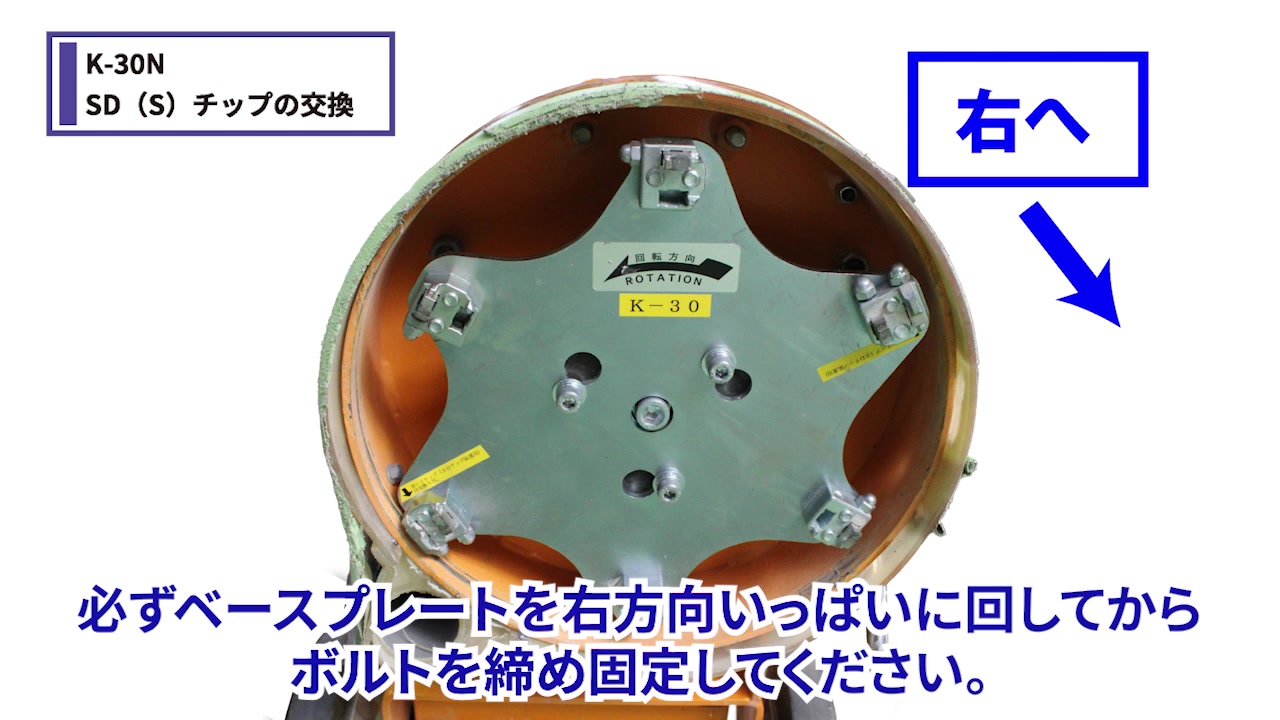

POINT取り付けの際は、必ずベースプレートを右方向にいっぱいに回してから、ボルトを締めて固定してください。
