K-30シリーズ ダイヤカッターの取り付け⽅法
K-30Nのダイヤカッターは、本体のハンドルを傾けてベースプレートを取り外し、ベー スプレートにカッターを付け替えてから、ローターロアに戻して交換します。
作業には付属の六⾓L型レンチ（6mm）と両⼝スパナ（17×19mm）を使います。
センターのボルト1か所は絶対に外さないでください。
作業前の注意
POINTベースプレートは、カッター取り付け⽳が摩耗すると、寿命の低下や研削⾯の⽚削りを起こします。
安全のため定期的に点検し、摩耗が進んだプレートは早めに交換してください。
安全のため定期的に点検し、摩耗が進んだプレートは早めに交換してください。

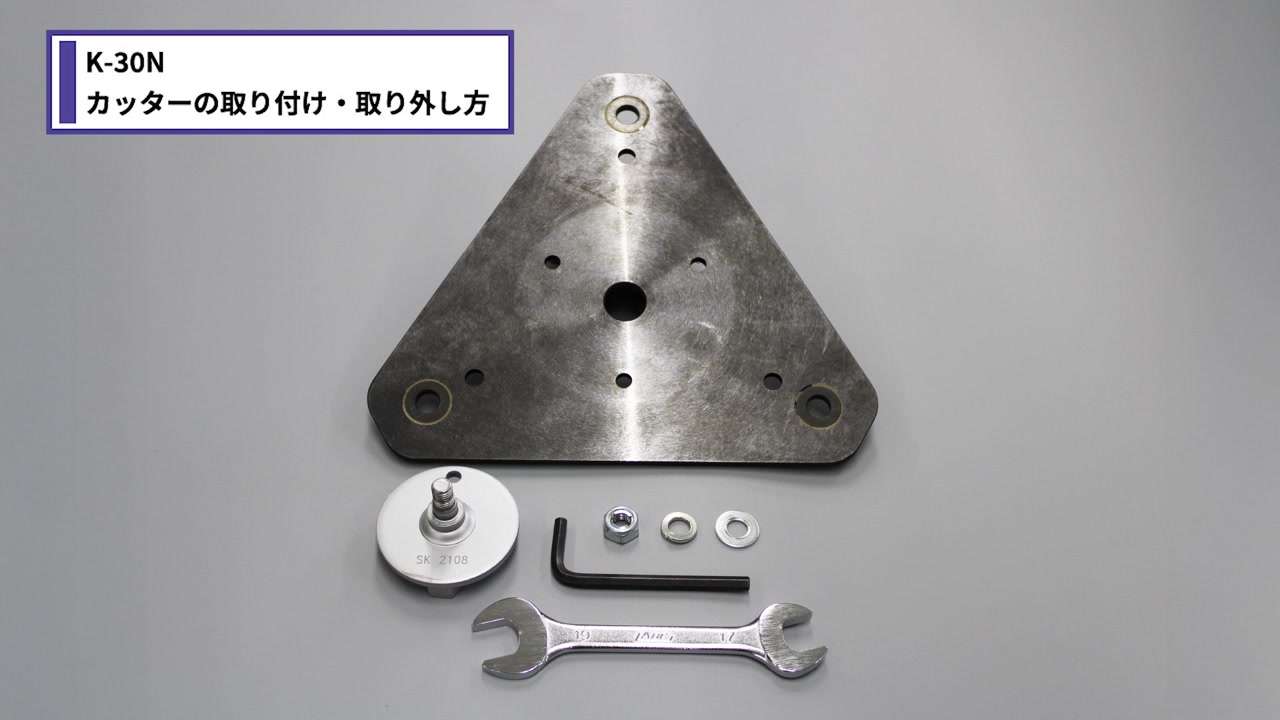

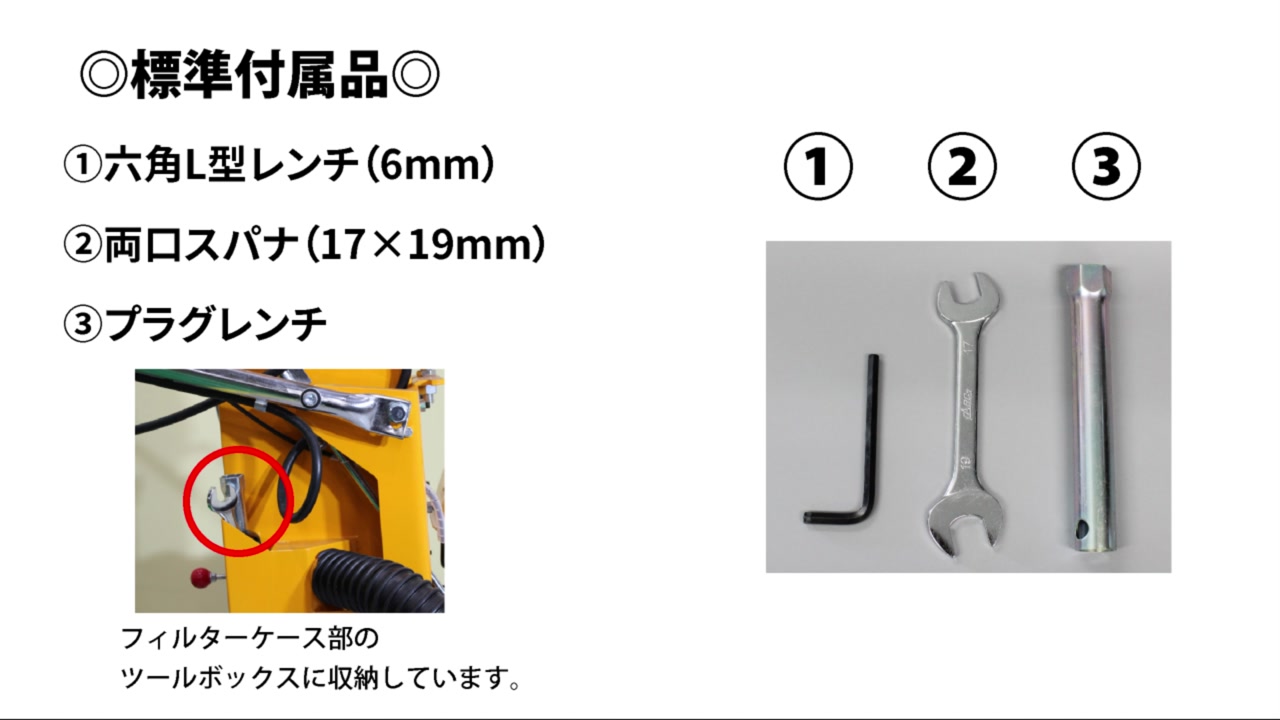

使⽤する⼯具（標準付属品）
POINT付属⼯具は、フィルターケース部のツールボックスに収納されています。
①六⾓L型レンチ（6mm）
②両⼝スパナ（17×19mm）
③プラグレンチ
①六⾓L型レンチ（6mm）
②両⼝スパナ（17×19mm）
③プラグレンチ
カッターの取り外し‧取り付け⼿順

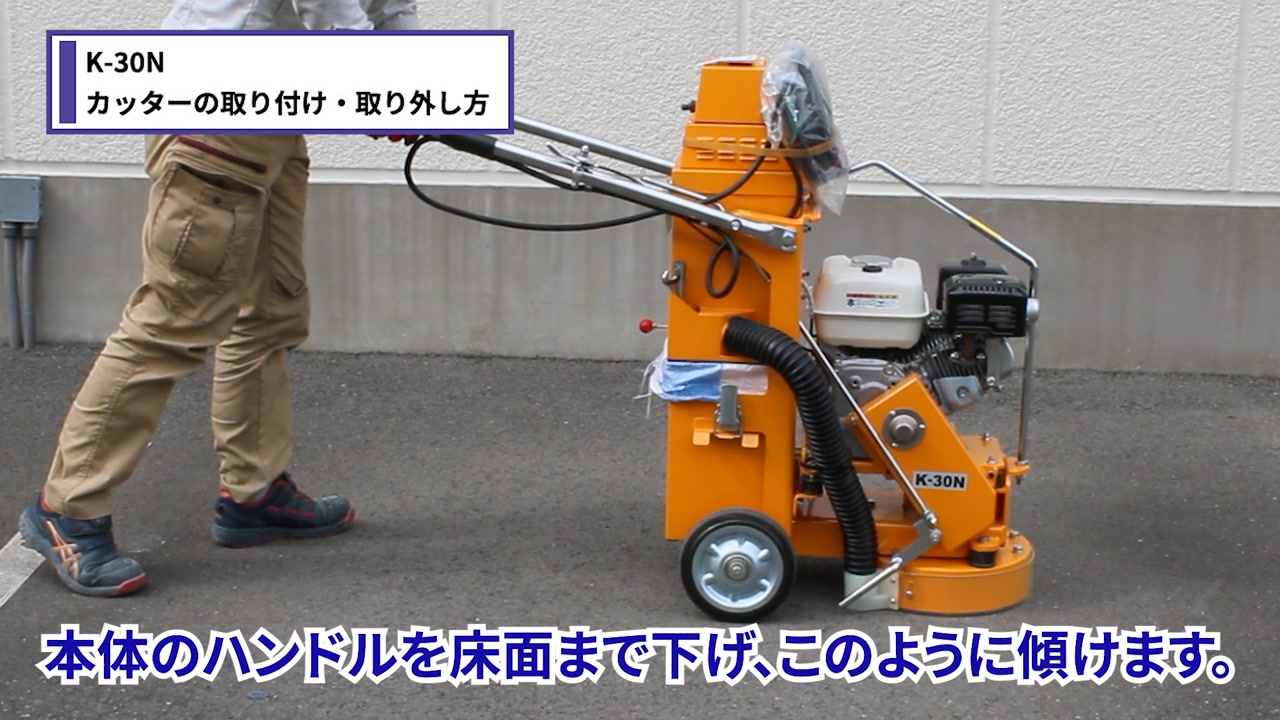

STEP1本体のハンドルを傾ける
POINT本体のハンドルを床⾯まで下げ、本体を傾けてベースプレートが⾒える状態にします。
STEP2ベースプレートを取り外す

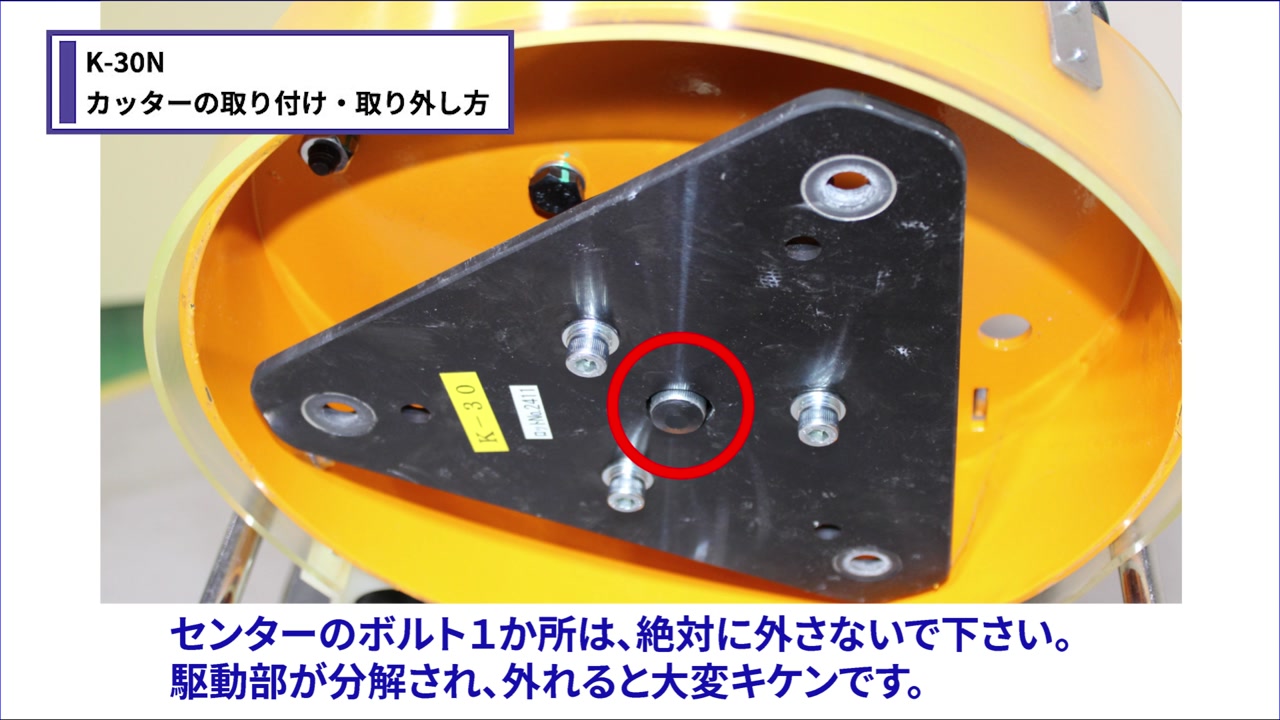

POINTセンターのボルト1か所は、絶対に外さないでください。
駆動部が分解され、外れる と⼤変危険です。
駆動部が分解され、外れる と⼤変危険です。

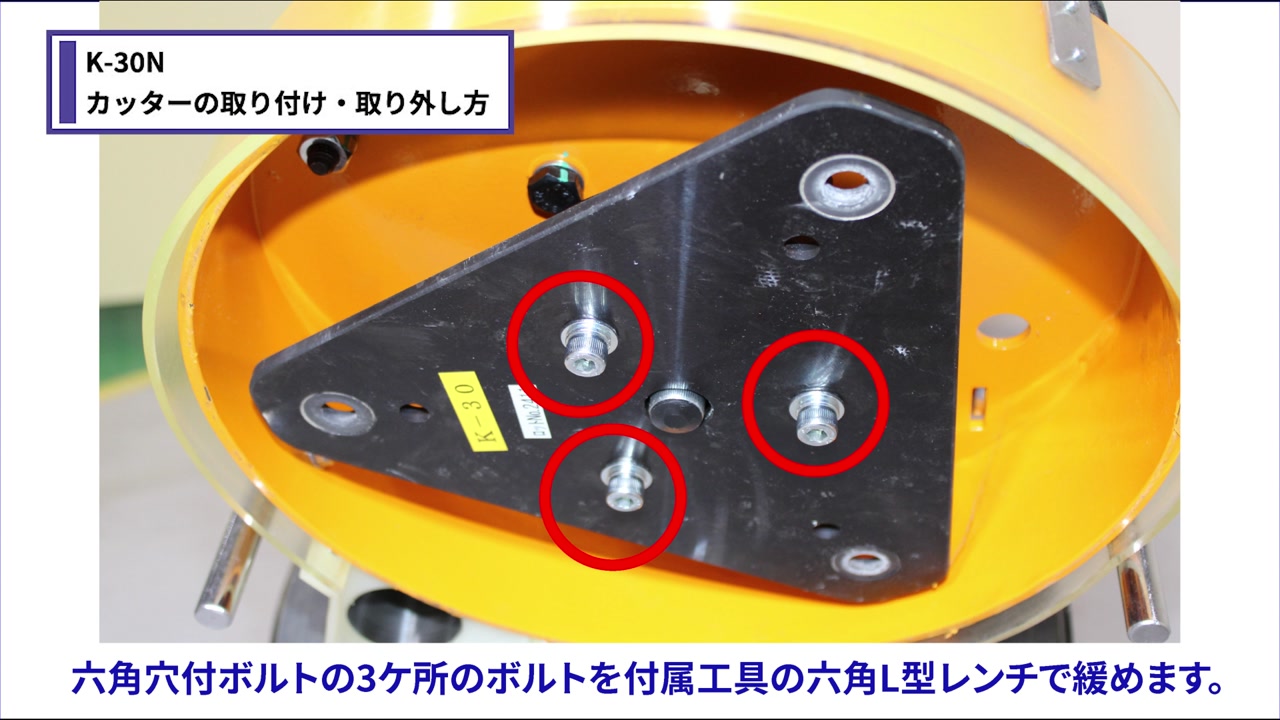

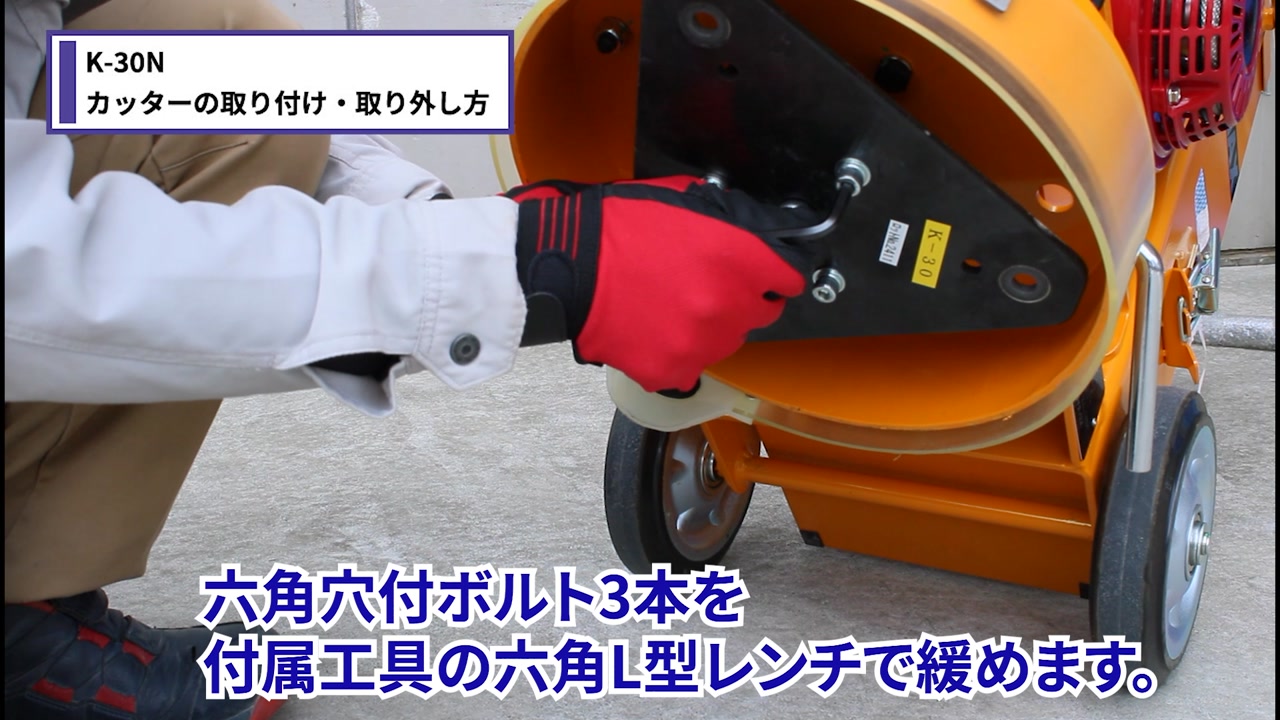

POINTベースプレートを固定している六⾓⽳付ボルト3本を、付属の六⾓L型レンチで緩めて、ベースプレー トを取り外します。
STEP3ダイヤカッターを取り付ける
POINT

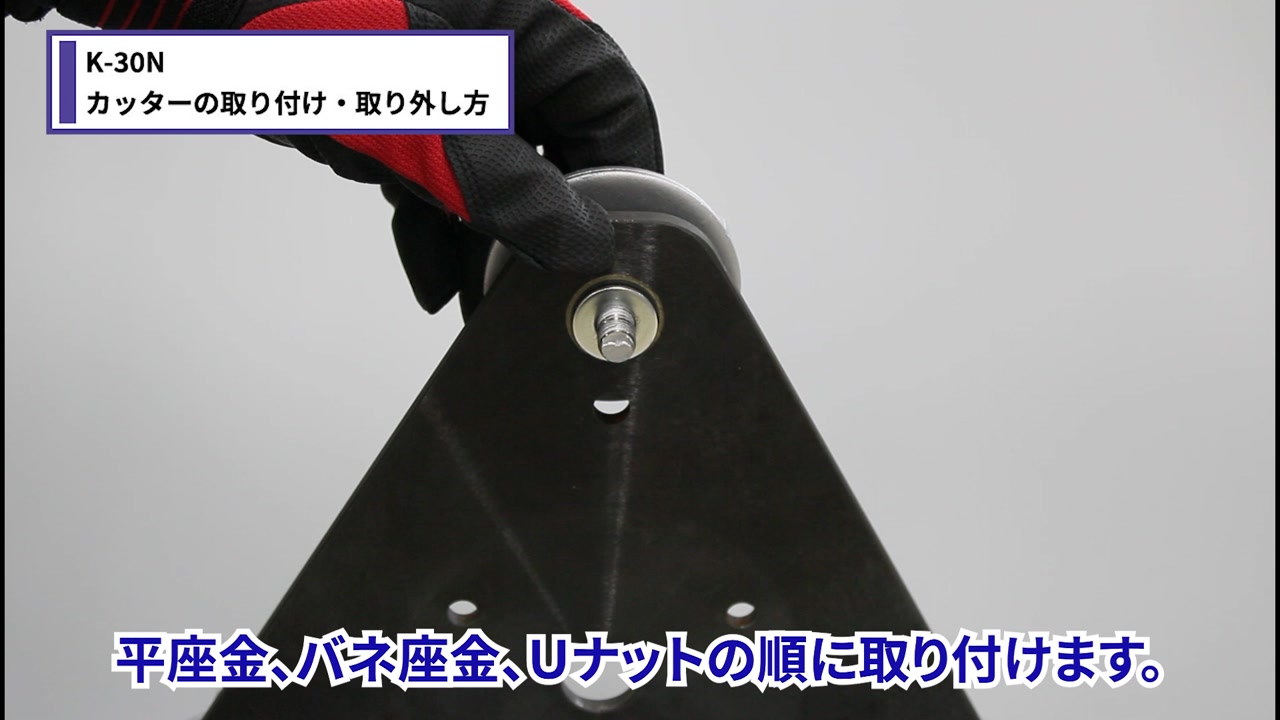

- ダイヤカッターをベースプレートの⽳に通し、裏側から平座⾦ → バネ座⾦ → Uナットの順に取 り付けます。

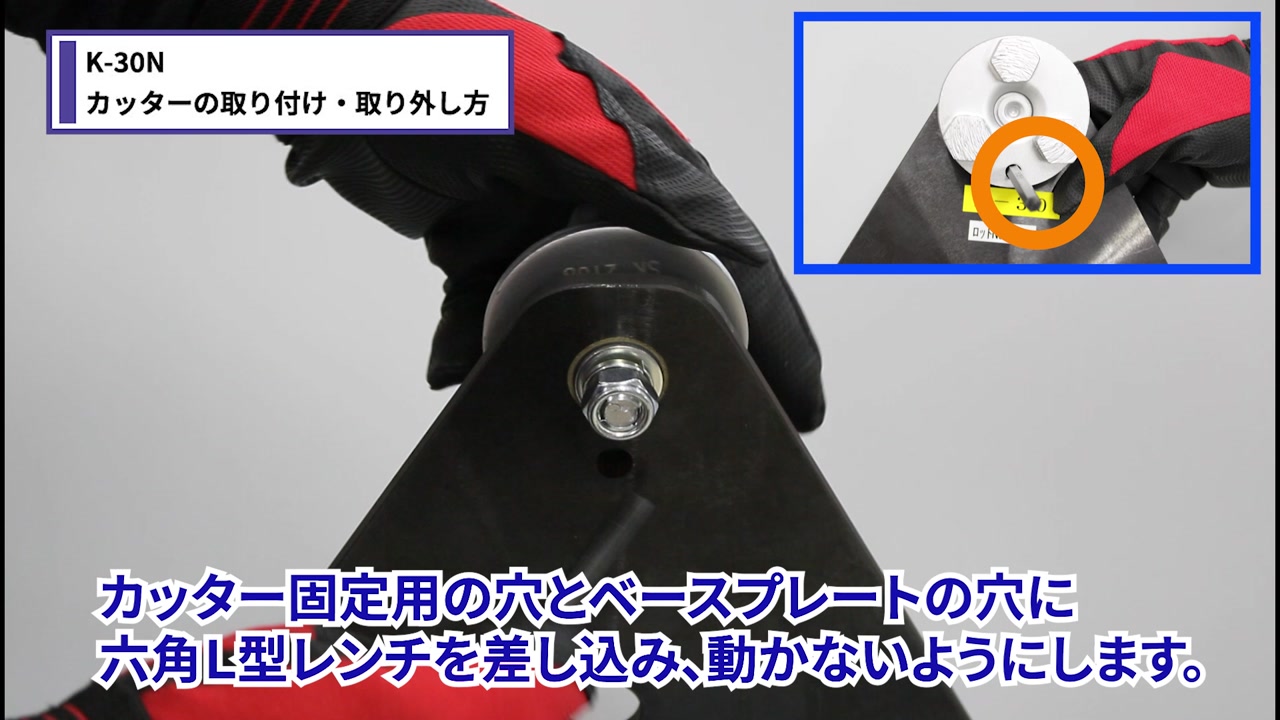

- カッター固定⽤の⽳とベースプレートの⽳に六⾓L型レンチを差し込み、カッターが回らないよ うにします。
- 両⼝スパナでUナットを締め付けます。
POINTUナットは緩み⽌め加⼯がされているため、途中から固くなりますが、最後まで確実に締め付けてください。

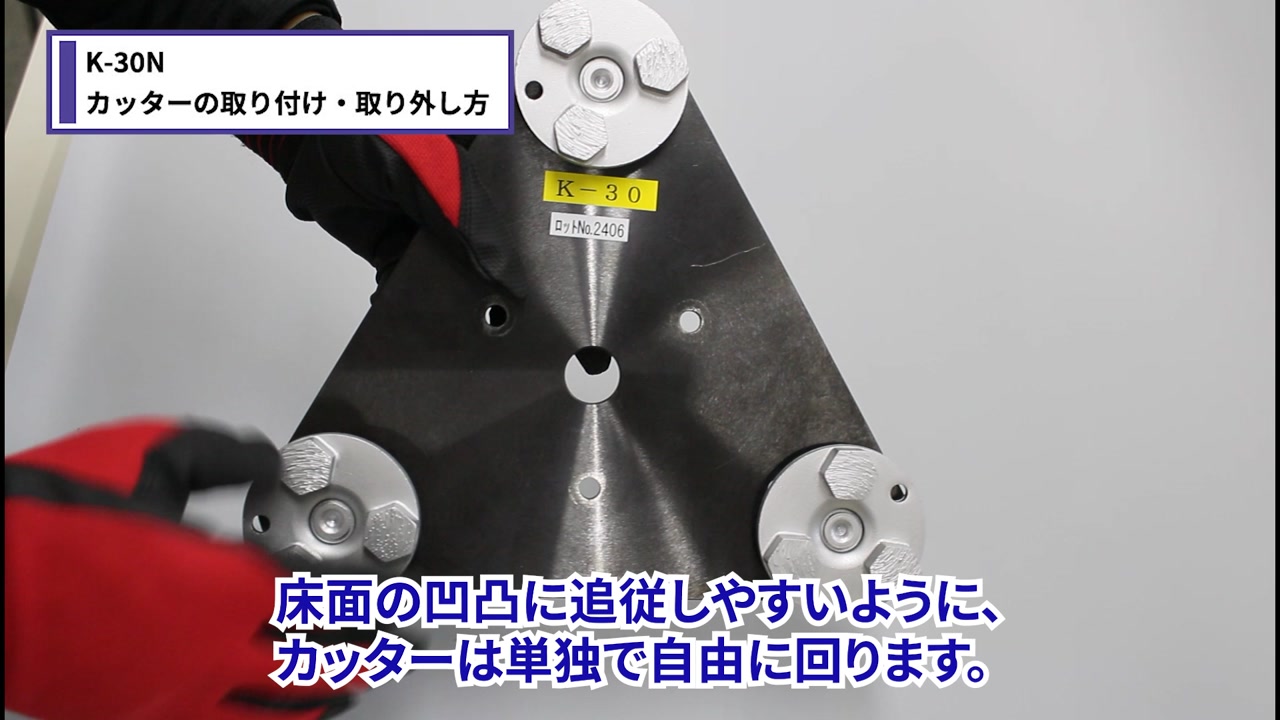

POINT取り付けたカッターは、床⾯の凹凸に追従しやすいように、単独で⾃由に回ります。
回っても故障ではありません。3か所すべて同じ⼿順で取り付けます。
回っても故障ではありません。3か所すべて同じ⼿順で取り付けます。

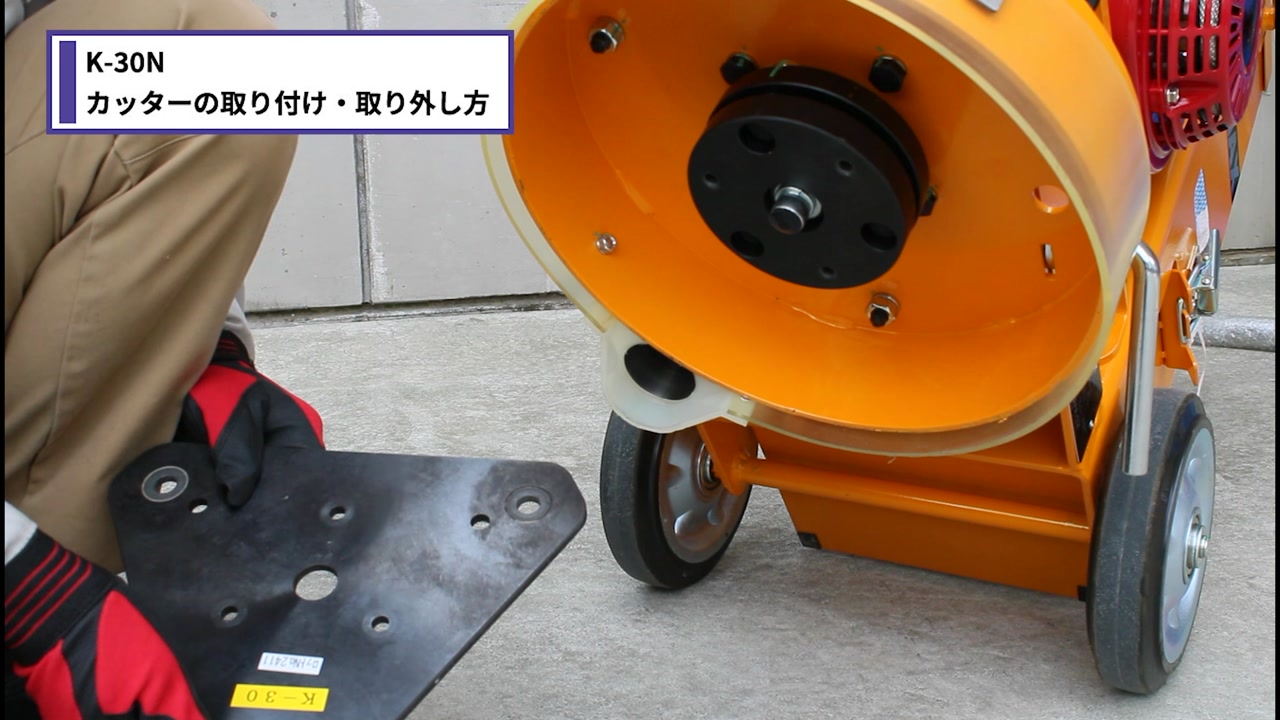

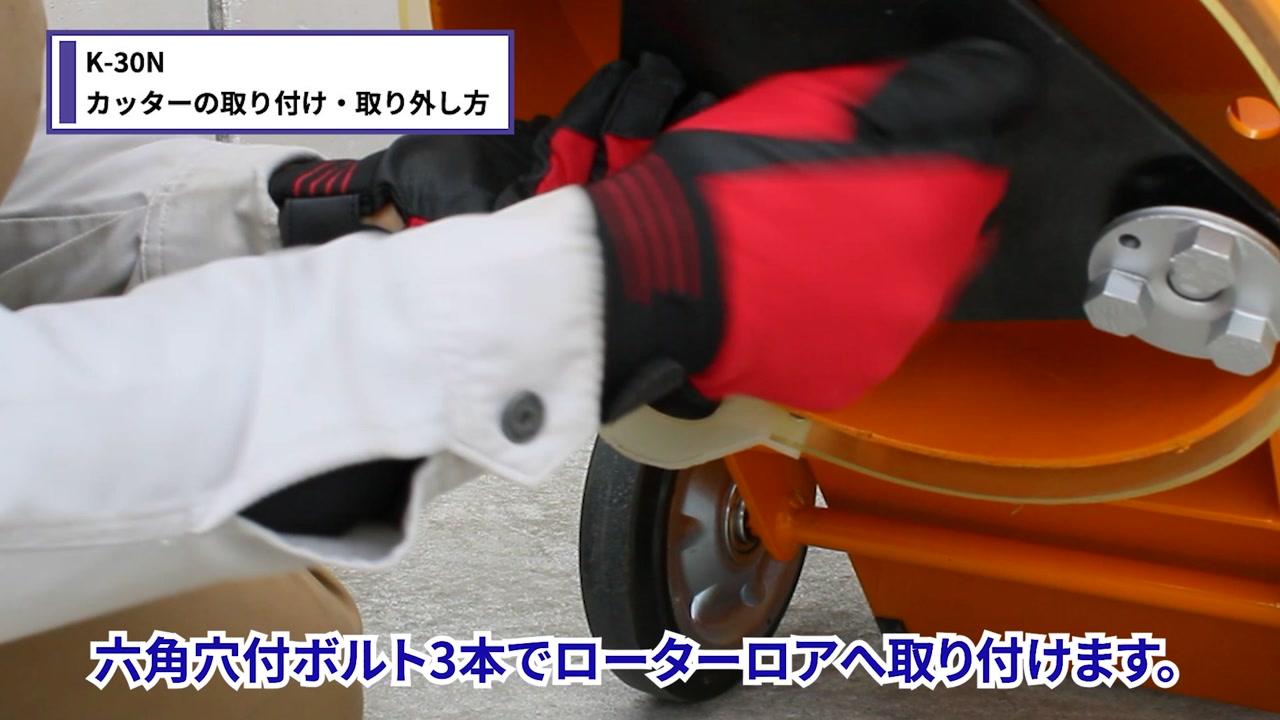

STEP4ローターロアに取り付ける

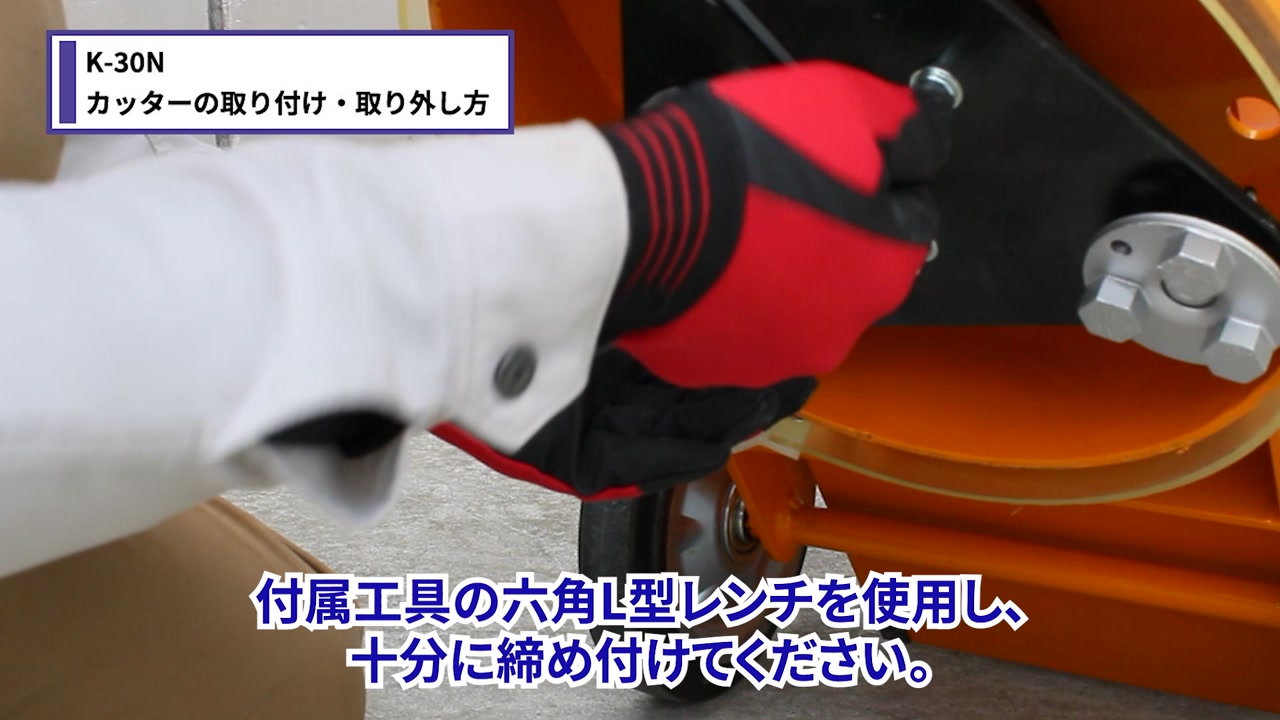

POINTカッターを取り付けたベースプレートを、六⾓⽳付ボルト3本でローターロアへ取り付け、付属の六 ⾓L型レンチで⼗分に締め付けてください。
