K-30シリーズ チップカッター（ダイヤチップ）の取り付け方法
K-30Nのチップカッターは、専用のベースプレートに取り付けて使います。初回は組み立て品を購入し、2回目からは消耗品のダイヤチップだけを交換します。ダイヤチップには取り付け方向があり、切り刃が回転方向を向くように、1枚のベースプレートに6個取り付けます。
作業前の注意
POINT
- チップカッターは専⽤のベースプレートに取り付けて使⽤します。
- 初回は組み⽴て品を購⼊してください。
- 2回⽬からは、消耗品のダイヤチップを交換して使⽤します。
ダイヤチップの交換手順
STEP1ダイヤチップを取り外す

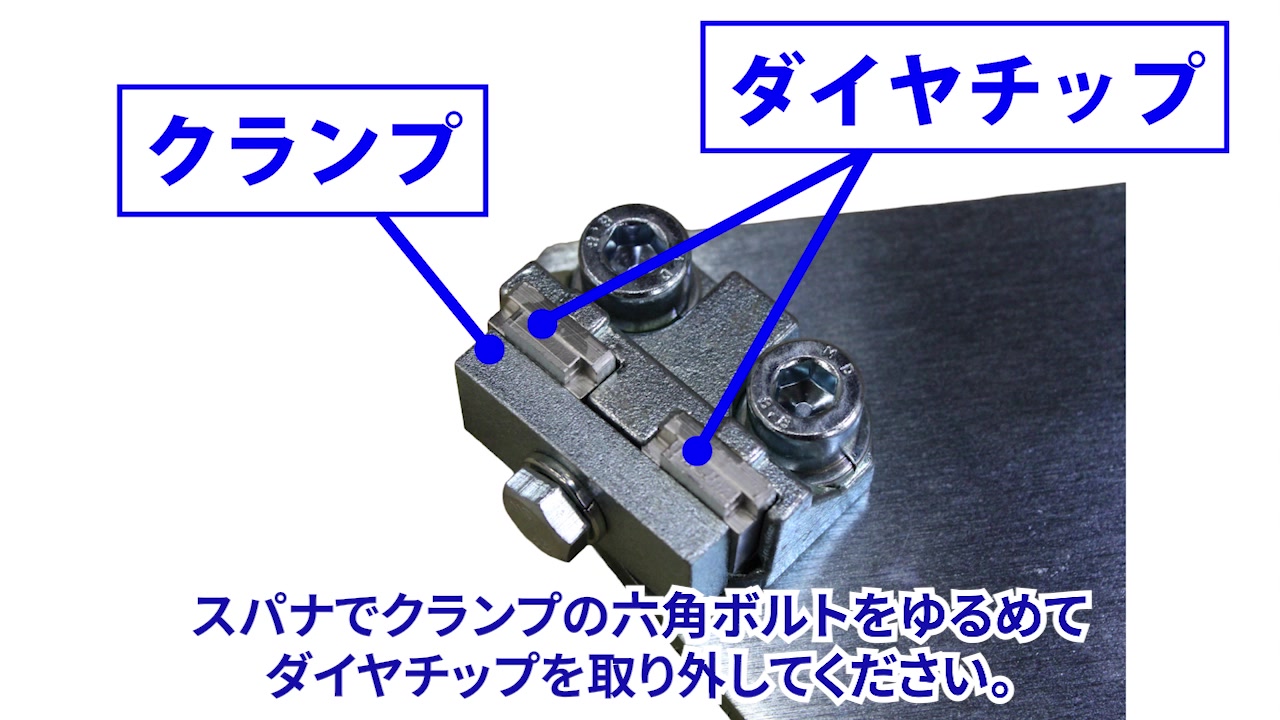

POINTスパナでクランプの六⾓ボルトを緩めて、ダイヤチップを取り外します。
STEP2ダイヤチップの取り付け⽅向を確認する

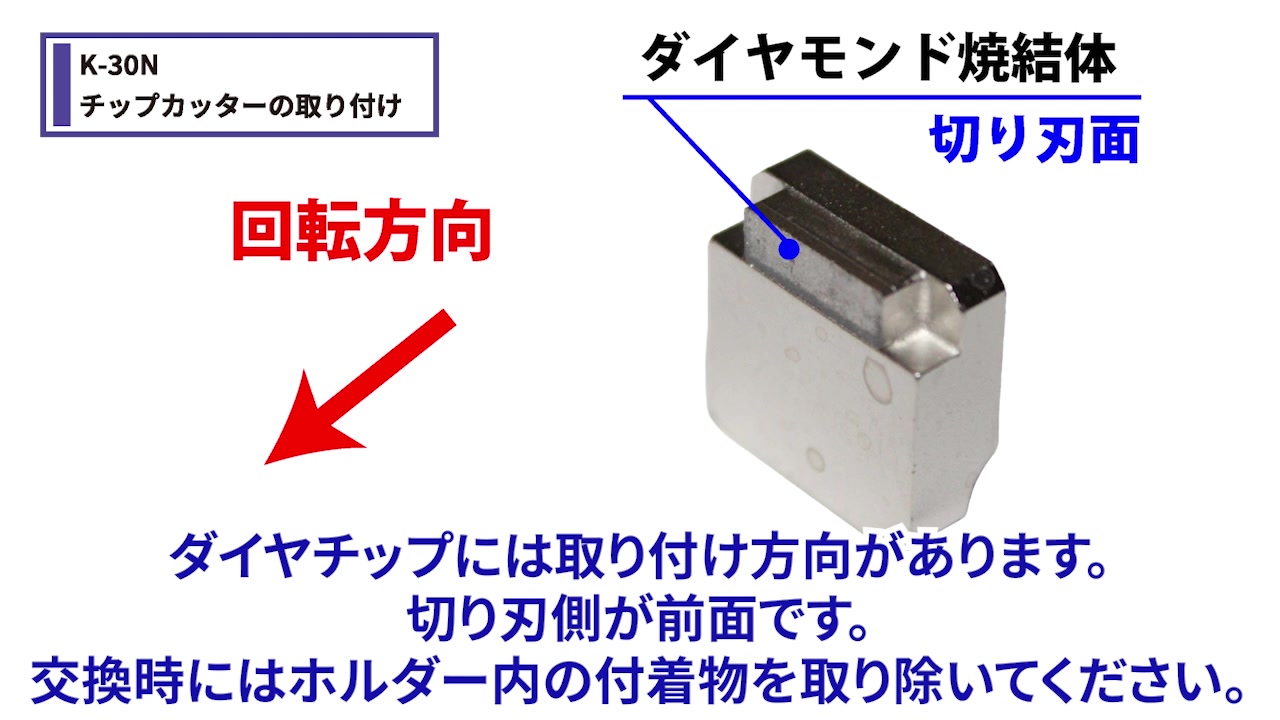

POINTダイヤチップの上面にあるダイヤモンド焼結体が切り刃面です。
- ダイヤチップには取り付け方向があります。
- 切り刃側が前面です。
- 交換時には、ホルダー内の付着物を取り除いてください。
STEP31枚のベースプレートに6個取り付ける

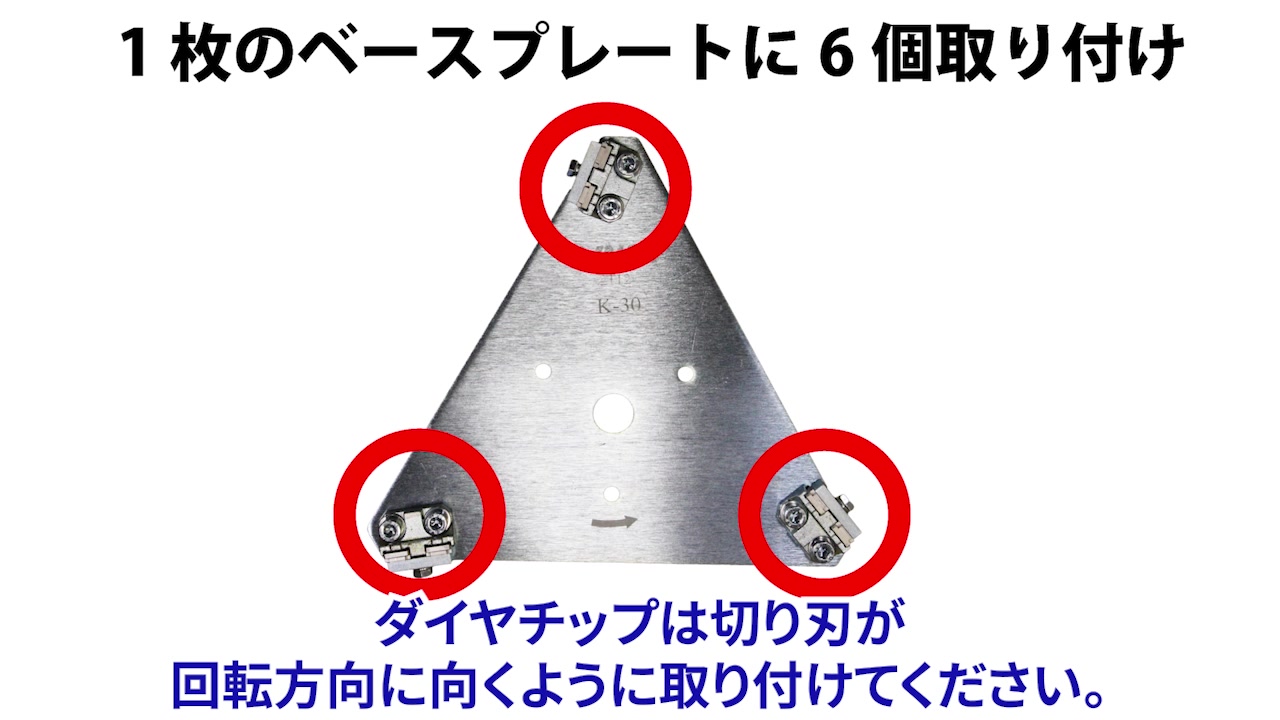

POINTベースプレートの3か所に2個ずつ、合計6個取り付けます。
ダイヤチップは、切り刃が回転⽅向に向くように取り付けてください。
ダイヤチップは、切り刃が回転⽅向に向くように取り付けてください。
STEP4本体（ローターロア）に取り付ける
POINT

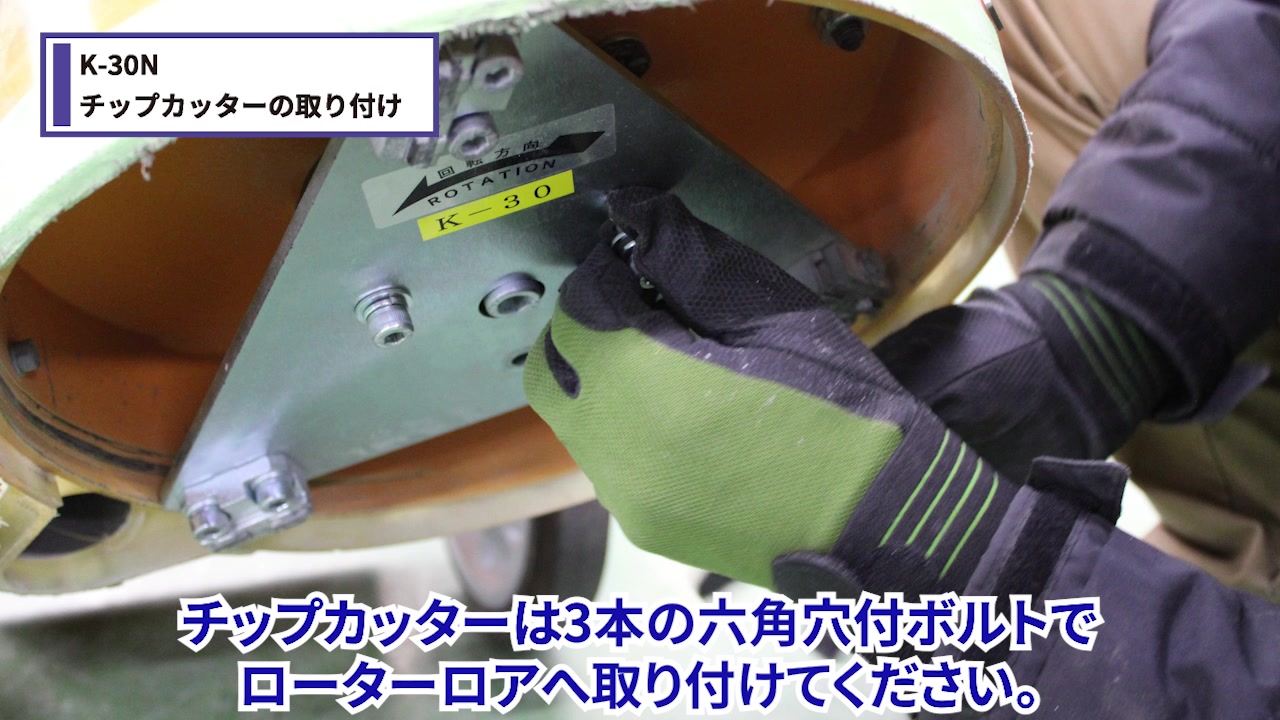

取り付けの際は、チップカッターは、3本の六⾓⽳付ボルトでローターロアへ取り付けます。

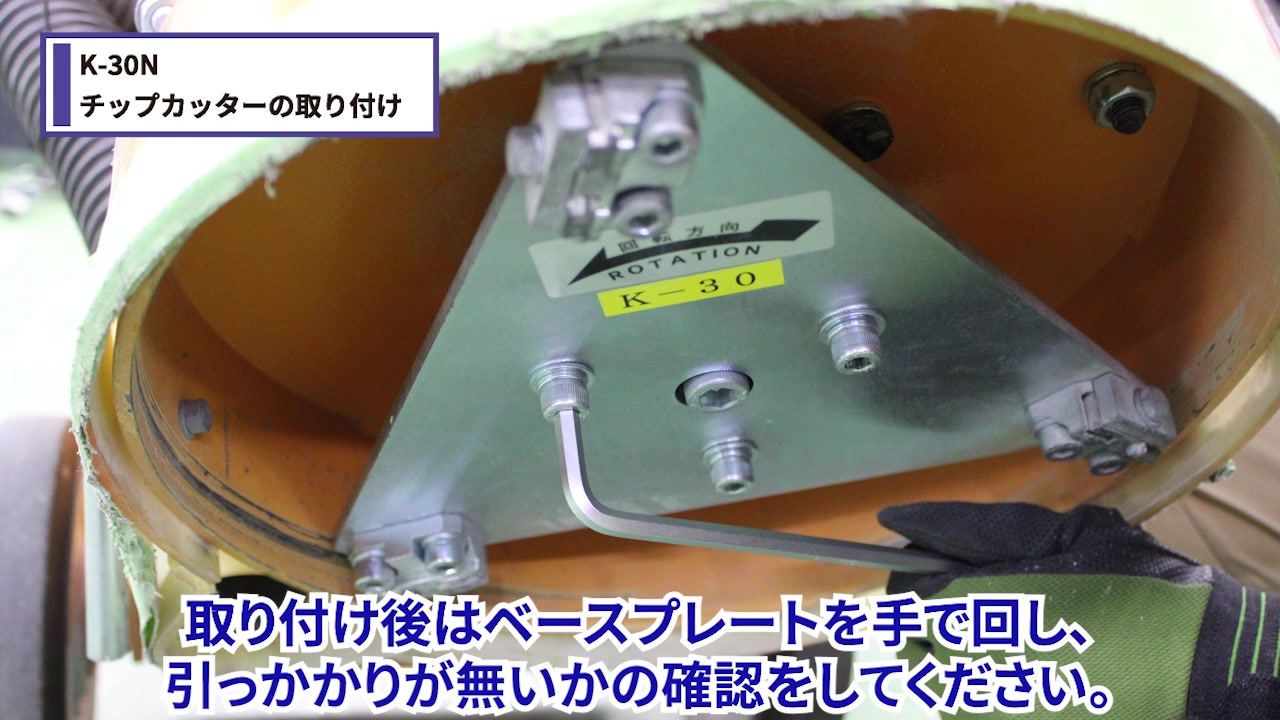

POINT取り付け後は、ベースプレートを⼿で回して、引っかかりがないか確認してくださ い。
