K-30シリーズ ブロックチップの取り付け⽅法
K-30Nのブロックチップは、スーパープレートに取り付けて使います。
ブロックチップには取り付けの方向性があるので、回転方向ラベルに切り刃面を合わせてください。
チップガードをセットしてから、ブロックチップを溝の奥に、外側のネジ穴に取り付けます。
作業前の注意
POINT
- ブロックチップはスーパープレートに取り付けて使用します。
- ブロックチップは取り付けに方向性があります。
- 回転方向ラベルに切り刃面を合わせてください。
ブロックチップの取り付け手順
STEP1チップガードをセットする

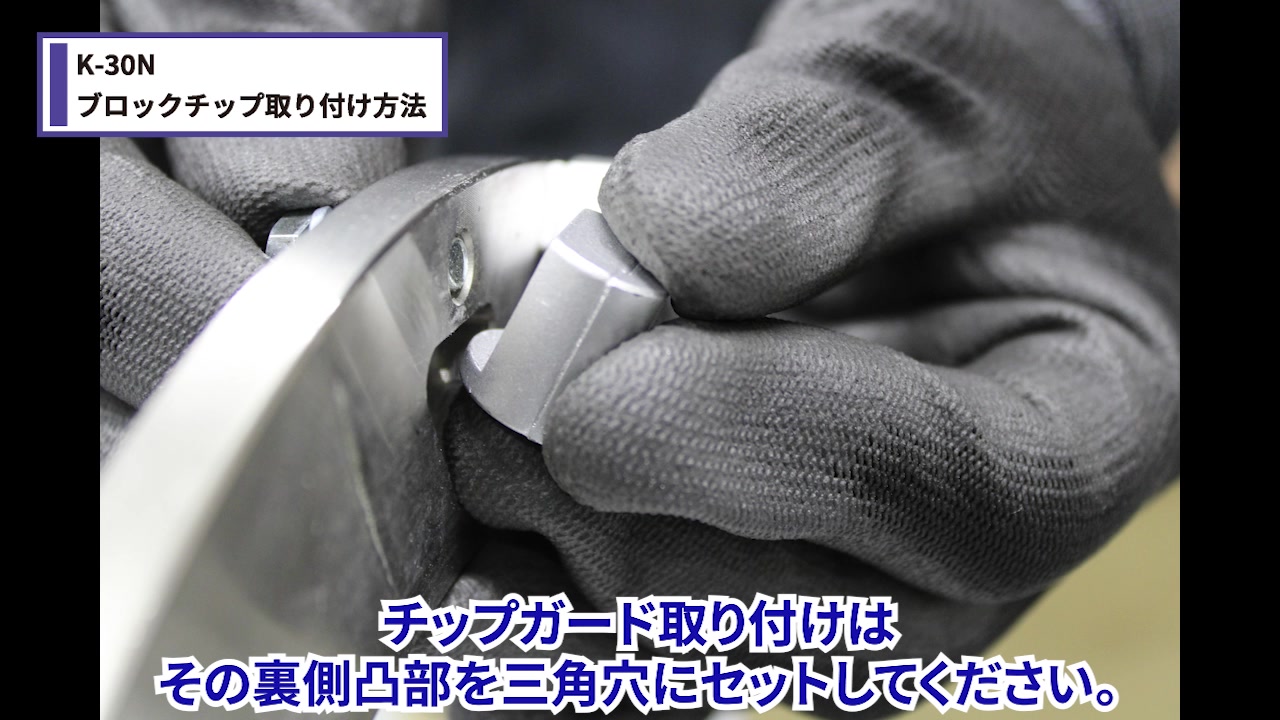

POINTチップガードは、裏側の凸部を三角穴にセットします。
POINTスーパープレートの3個の丸穴にチップガードをセットし、裏からボルトとワッシャをスパナで締め付けます。
STEP2ブロックチップをセットする

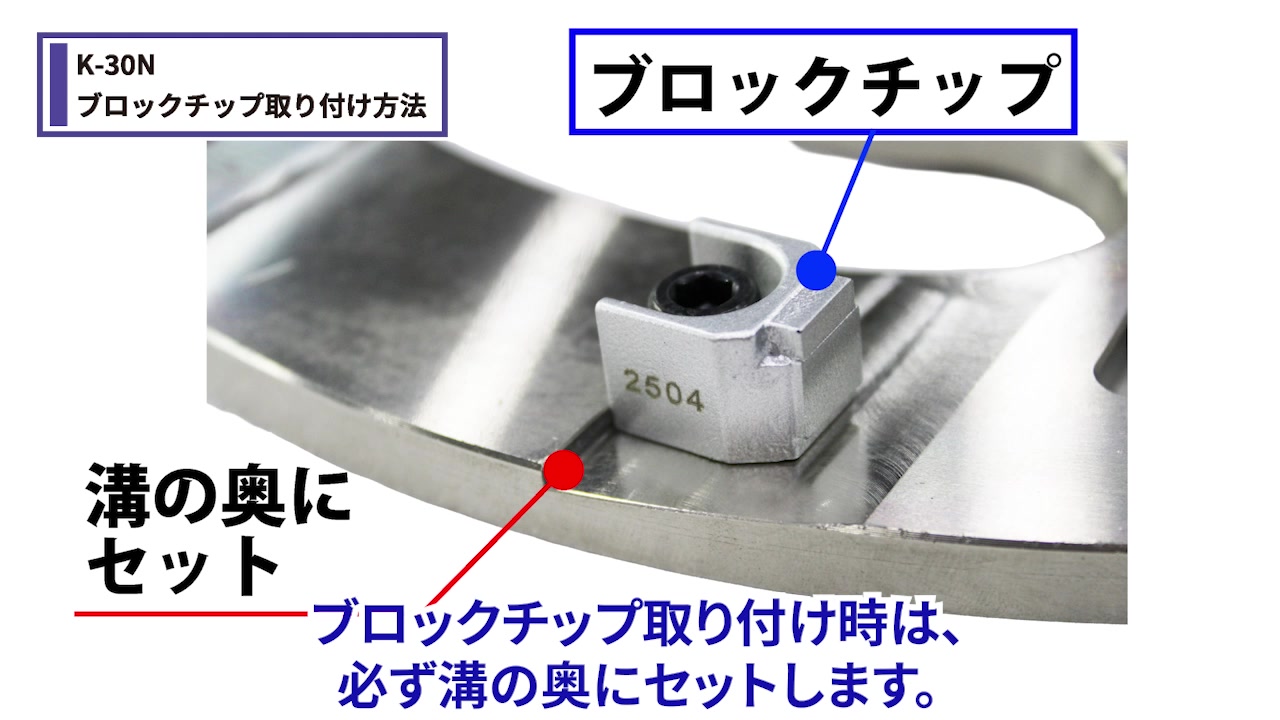

POINTPOINTブロックチップを取り付けるときは、必ず溝の奥にセットします。

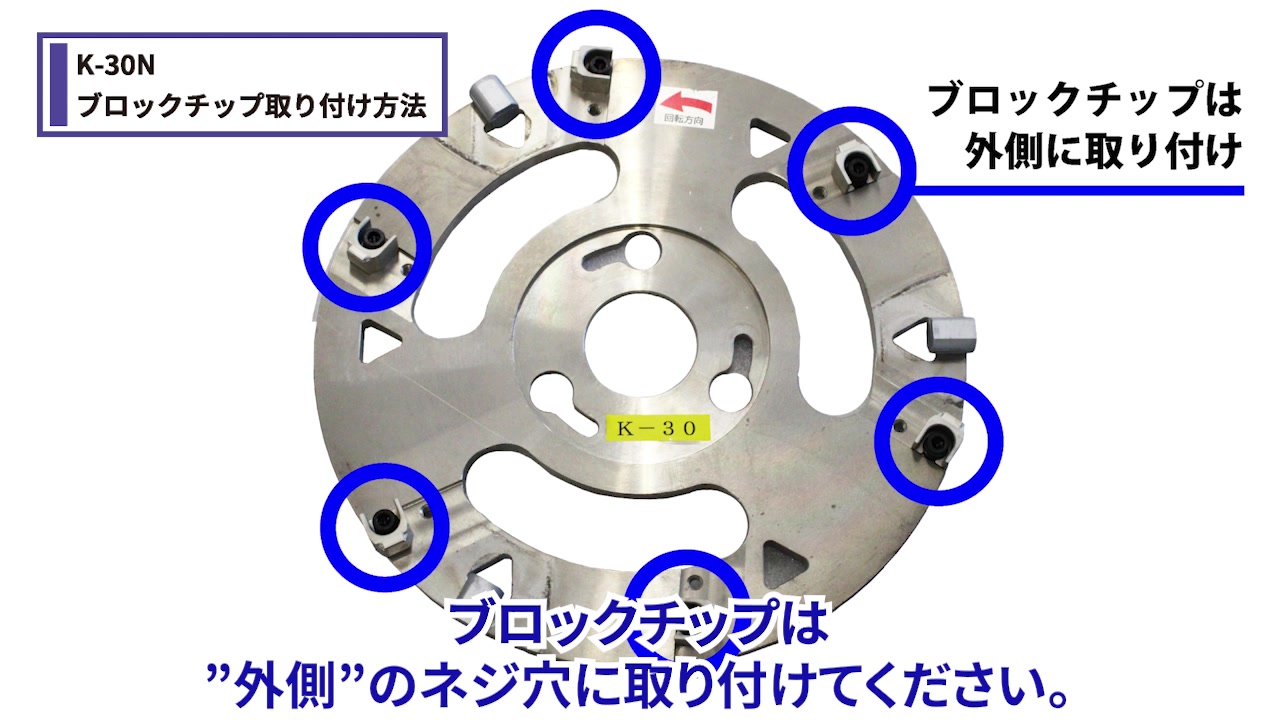

POINTブロックチップは、外側のネジ穴に取り付けてください。
本体への取り付け

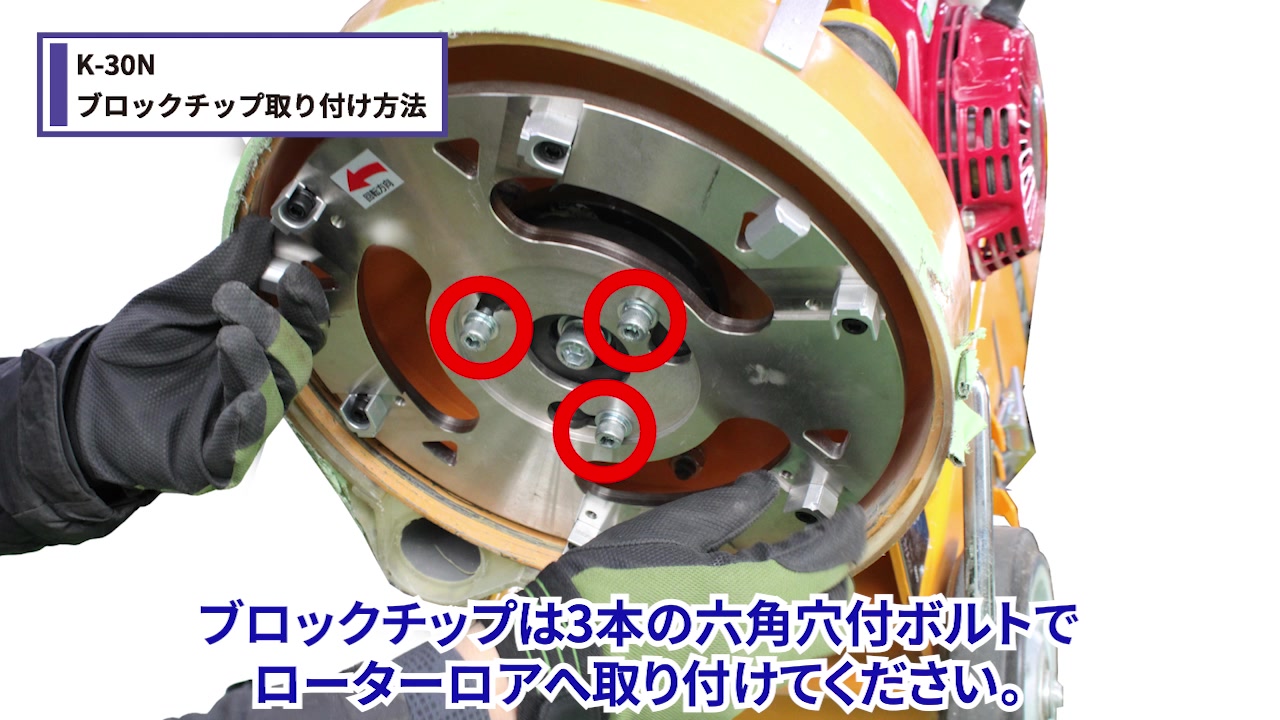

POINTブロックチップを付けたスーパープレートは、3本の六角穴付ボルトでローターロアへ取り付けます。

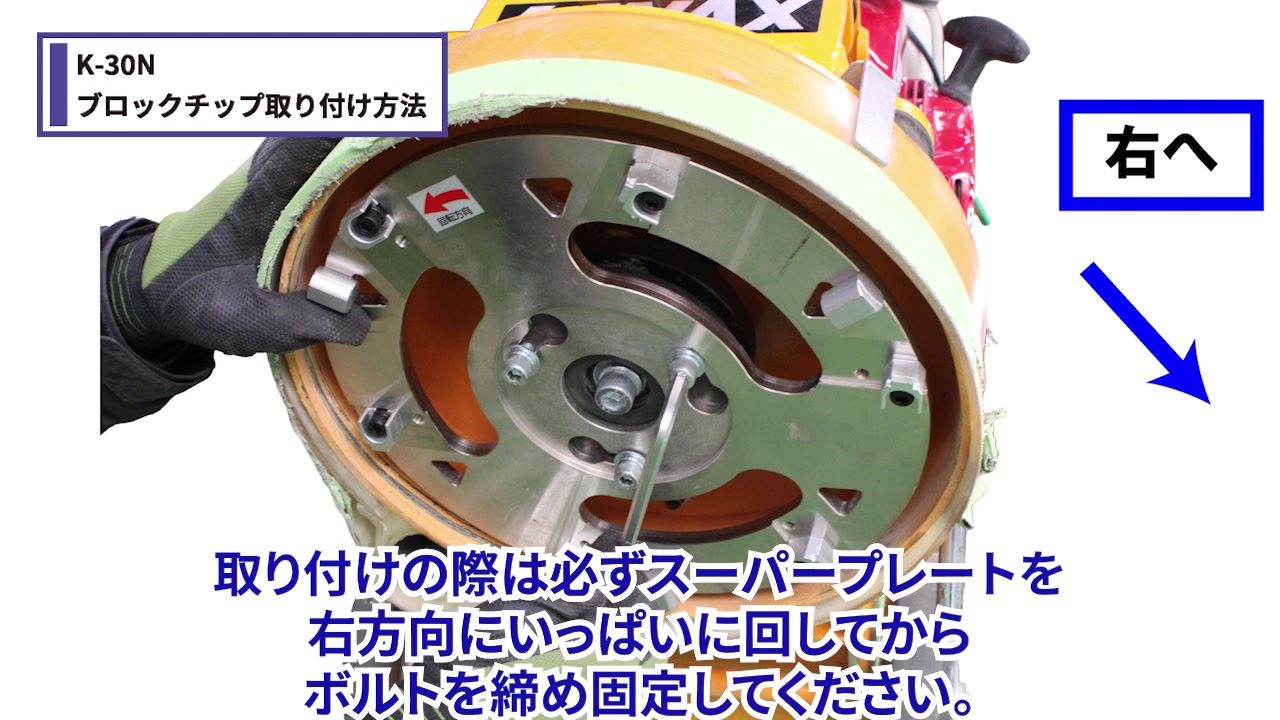

POINTPOINT取り付けの際は、必ずスーパープレートを右方向にいっぱいに回してから、ボルトを締めて固定してください。
