ウルトラカップの取り付け手順
ダイヤカップは、フランジ・ダイヤカップの順に取り付けてから、六角ロックナットで締め付けます。フランジは凸部が上です。床面との刃あたりが悪いときや、研削深さを深くしたいときは、ワッシャ「小」を1枚入れて微調整できます。締め付けるときはシャフトロックを押さえて軸を固定してください。
ダイヤカップの取り付け手順

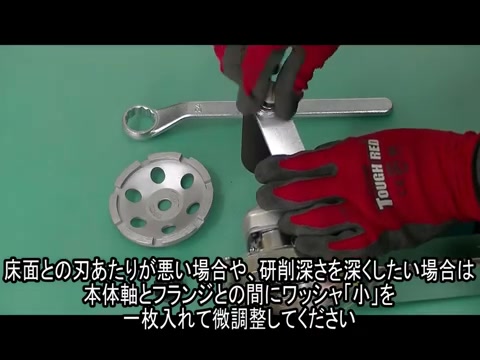

STEP1必要に応じてワッシャで微調整する
POINT床面との刃あたりが悪い場合や、研削深さを深くしたい場合は、本体軸とフランジの間にワッシャ「小」を1枚入れて微調整してください。

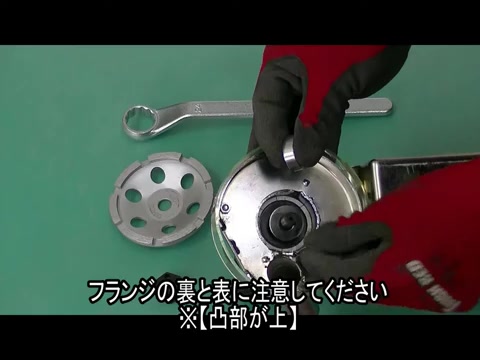

STEP2フランジを取り付ける
POINTフランジの裏と表に注意してください。凸部が上です。

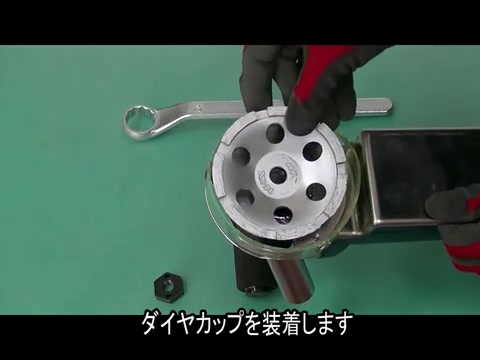

STEP3ダイヤカップを装着する
POINTダイヤカップを本体の軸にはめ込みます。

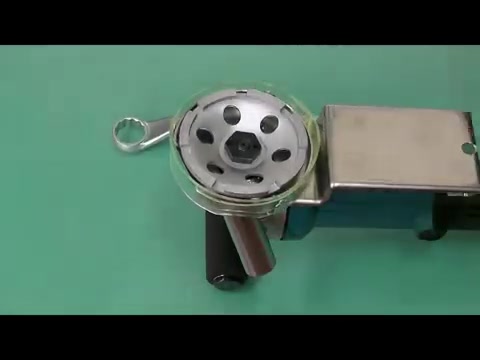

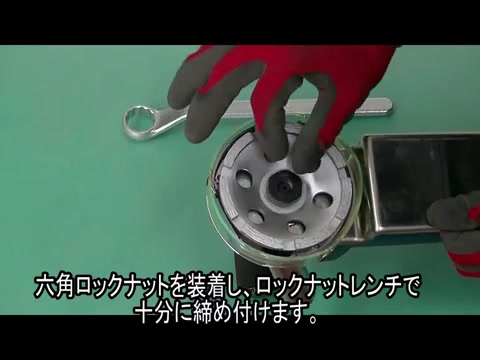

STEP4六角ロックナットで締め付ける
POINT六角ロックナットを装着し、ロックナットレンチで十分に締め付けます。

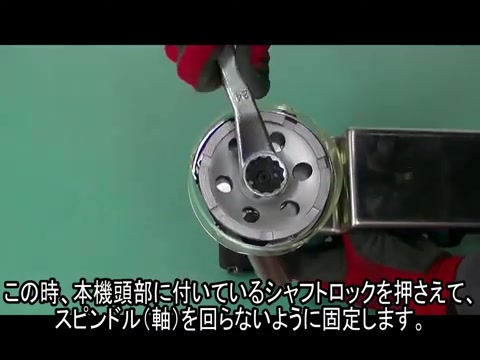

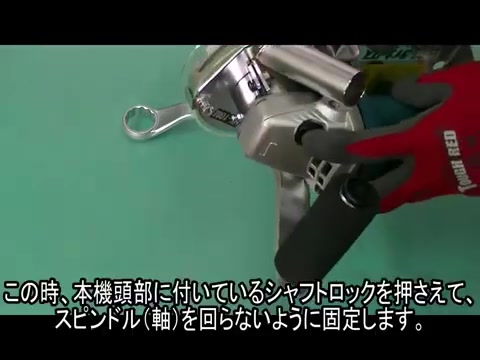

POINT締め付けるときは、本機頭部のシャフトロックを押さえて、スピンドル（軸）が回らないように固定します。
