F-22⽤ドラムの確認と8Pカッターの交換⽅法
8Pカッターの使⽤限度時間は約150時間です。
カッターシャフトは40時間使⽤ごとに交換してください。
エンドプレートの外側の⽳にカッターシャフト6本を差し込み、8Pカ ッター14枚×6か所と、⻑さの違う2種類のカラー（113mm‧109mm）、ワッシャーを 組み合わせて取り付けます。

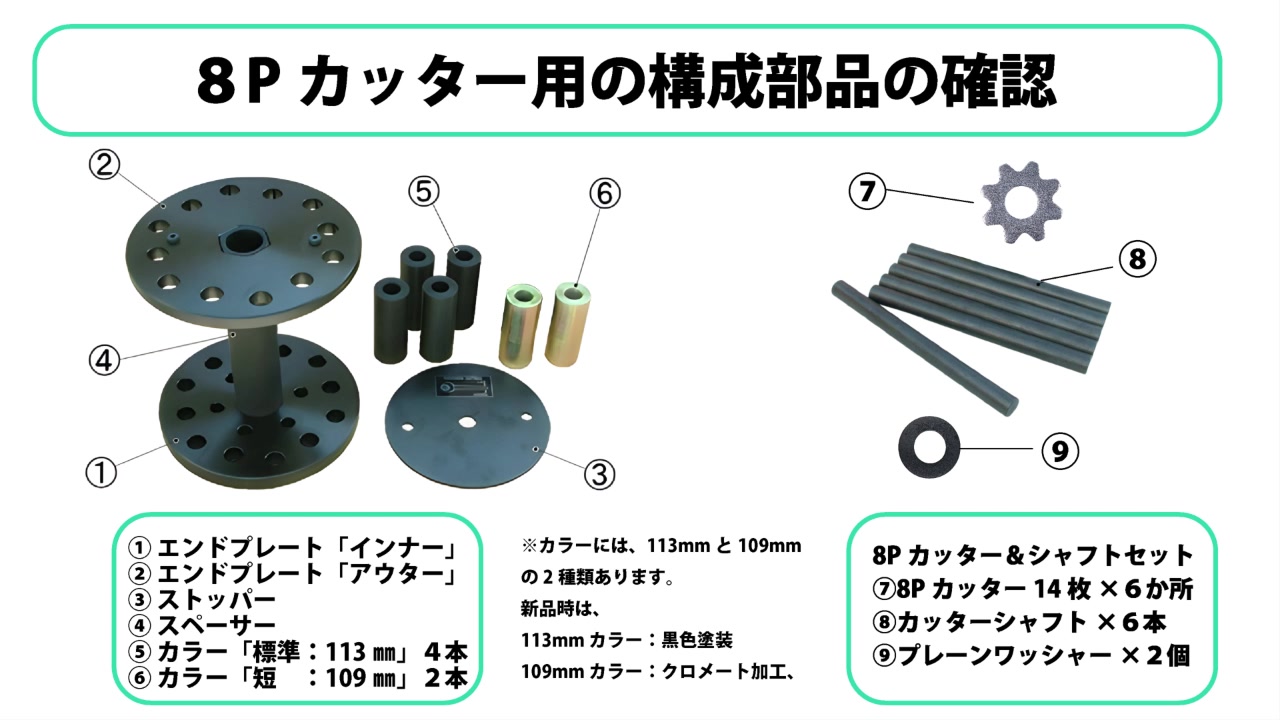

交換に必要な部品
ドラム側の部品
- ① エンドプレート「インナー」
- ② エンドプレート「アウター」
- ③ ストッパー
- ④ スペーサー
- ⑤ カラー（標準：113mm）4本
- ⑥ カラー（短：109mm）2本
POINTカラーは113mmと109mmの2種類があります。
新品時は、113mmが黒⾊塗装、109mmがクロメート加⼯（⾦⾊）です。
新品時は、113mmが黒⾊塗装、109mmがクロメート加⼯（⾦⾊）です。
A-1カッター＆シャフトセット
- ⑥ B-1Fカッター 14枚×6か所
- ⑦ カッターシャフト 6本
- ⑧ ワッシャー6本
交換前の確認（3項⽬）
STEP1カッターシャフトの穴の確認
POINT新品の⽳は真円です。⽳が⻑⽳になっている場合は使⽤限度です。
カッターシャフトとエンドプレートの両⽅を交換してください。
カッターシャフトとエンドプレートの両⽅を交換してください。
STEP2ドラムのエンドプレート
POINTエンドプレートの⽳が⻑⽳になると、カッターシャフトが真っ直ぐ⼊らなくなります。
この状態は使⽤限界です
この状態は使⽤限界です
STEP3カッターシャフトの確認
POINT
表面の摩耗の状態を見て判断します。
- 新品：表面がなめらか
- 使用可：軽い摩耗あり
- 使用不可：表面に深い溝ができている
取り扱い上の注意
POINT
- 作業前点検： カッターの枚数を確認してください。枚数が間違っていると異常振動が発⽣し、部品が破損する原因になります。
- 作業時： 異常振動が出ている場合は、各部の摩耗が考えられます。すぐに正常な状態に戻してから作業してください。
- 使用中： 使⽤時間を把握し、使⽤限度時間（約30時間）が来たものは速やかに交換してください。点検や交換を怠ると、不具合や事故につながります。
8P-1カッターの取付け⼿順

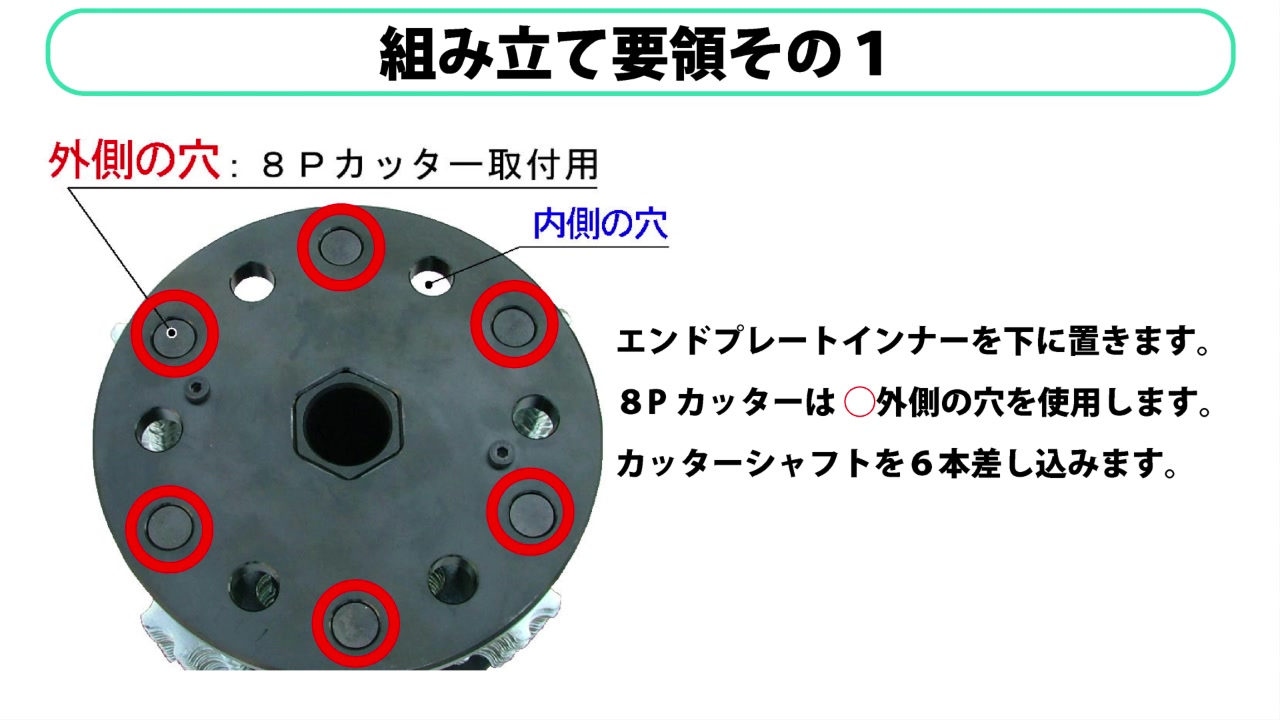

STEP1カッターシャフトを6本差し込む
POINT
- エンドプレートインナーを下に置きます。
- 8Pカッターでは外側の⽳を使います。
- カッターシャフトを6本差し込みます。

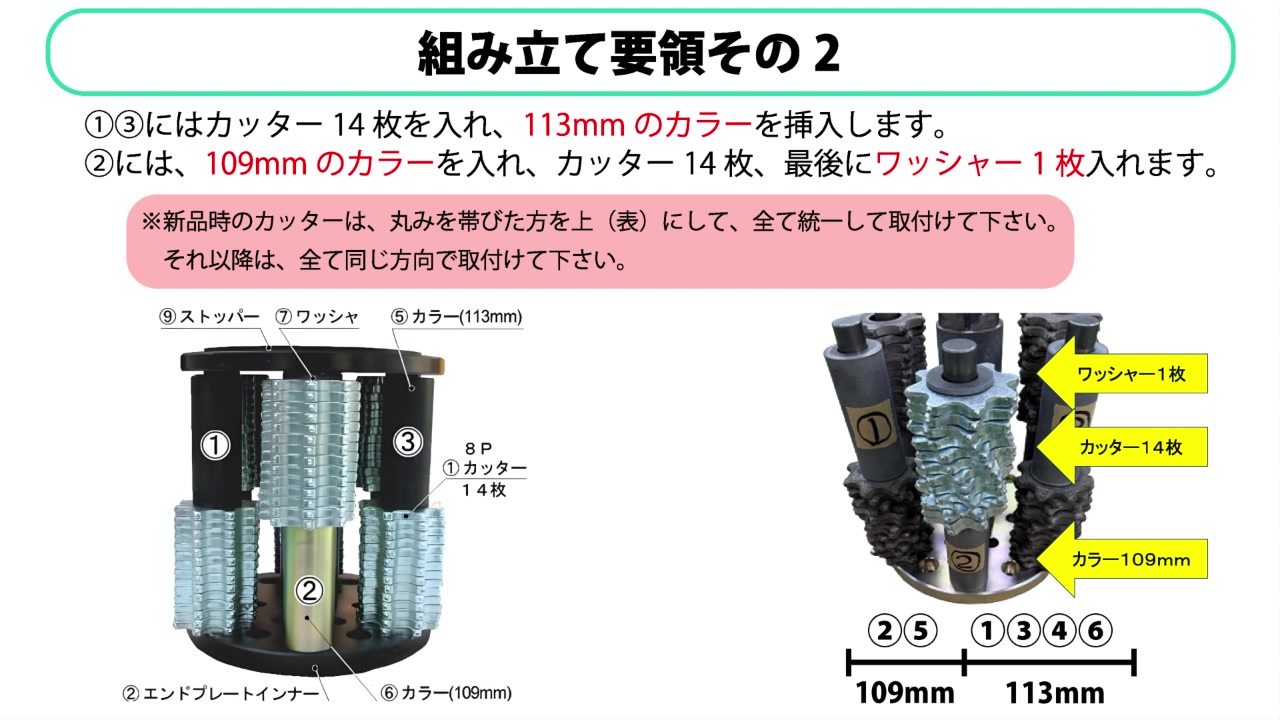

STEP2シャフト①〜③にカッターとカラーを通す
POINT新品のカッターは、丸みを帯びた⽅を上（表）にして、すべて統⼀して取り付けてください。
それ以降も、すべて同じ⽅向で取り付けます。
それ以降も、すべて同じ⽅向で取り付けます。
| 入れる順番 | シャフト①・③ | シャフト② |
|---|---|---|
| 1 | カッター14枚 | カラー（109mm） |
| 2 | カラー（113mm） | カッター14枚 |
| 3 | － | ワッシャー1枚 |

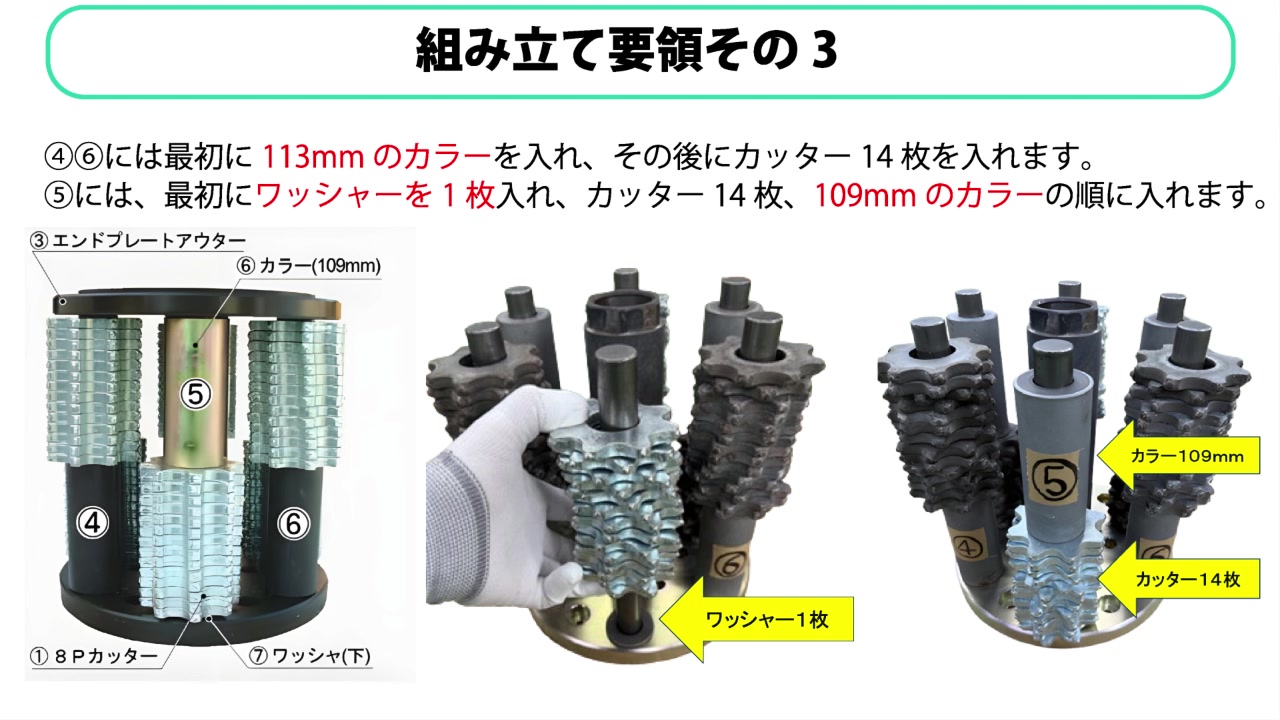

STEP3シャフト④〜⑥にカッターとカラーを通す
POINT109mmのカラーとワッシャーを使うのはシャフト②と⑤だけです。
ほかの4本は 113mmのカラーを使います。
ほかの4本は 113mmのカラーを使います。
| 入れる順番 | シャフト①・③ | シャフト② |
|---|---|---|
| 1 | カラー（113mm） | ワッシャー1枚 |
| 2 | カッター14枚 | カッター14枚 |
| 3 | － | カラー（109mm） |
