F-22⽤ドラムの確認と6Eカッターの交換⽅法
6Eカッターの使用限度時間は約100時間です。カッターシャフトは40時間使用ごとに交換してください。6Eカッターのブレードには裏表があり、切刃面が床を打撃する向きで取り付けます。エンドプレートの外側の穴にカッターシャフト6本を差し込み、ブレード5枚×6か所とワッシャー・カラーを「上から順番」に通して組み立てます。

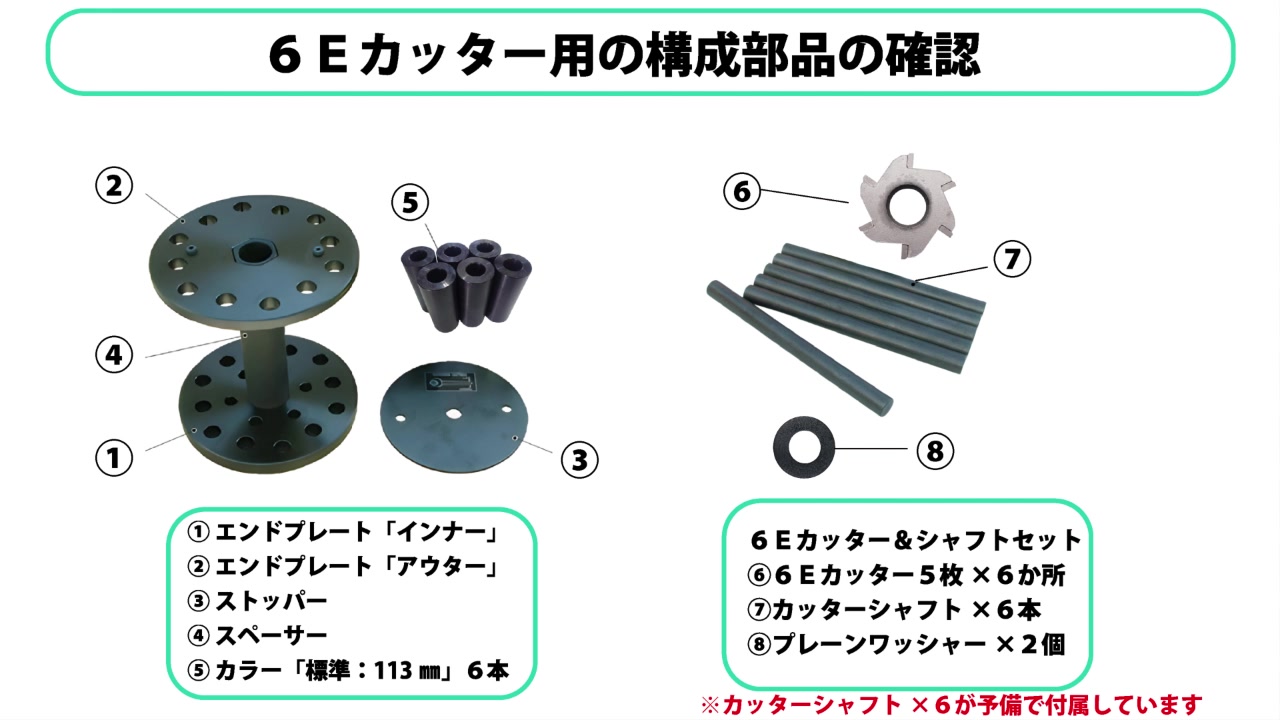

交換に必要な部品
ドラム側の部品
- ① エンドプレート「インナー」
- ② エンドプレート「アウター」
- ③ ストッパー
- ④ スペーサー
- ⑤ カラー（標準：113mm）6本
6Eカッター＆シャフトセット
- ⑥ 6Eカッター 5枚×6か所
- ⑦ カッターシャフト 6本
- ⑧ プレーンワッシャー2個
※ カッターシャフト6本が予備で付属しています
交換前の確認（3項⽬）

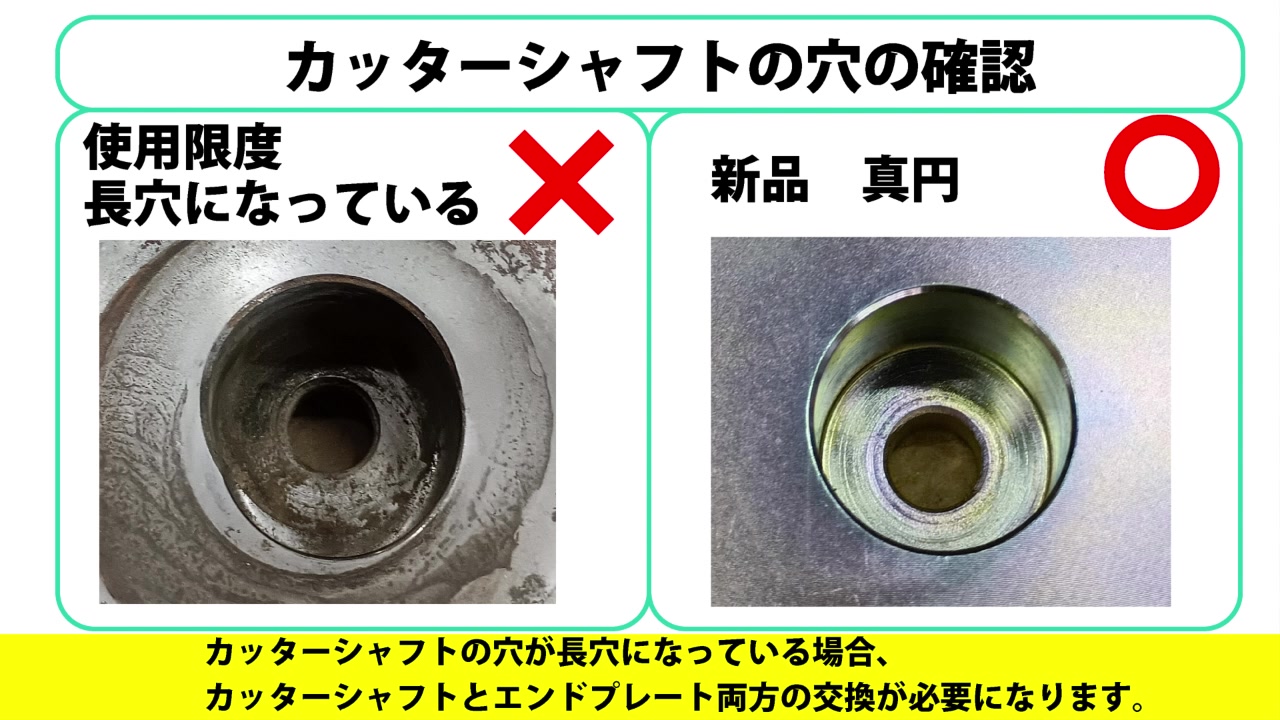

STEP1カッターシャフトの穴の確認
POINT新品の⽳は真円です。⽳が⻑⽳になっている場合は使⽤限度です。
カッターシャフトとエンドプレートの両⽅を交換してください。
カッターシャフトとエンドプレートの両⽅を交換してください。

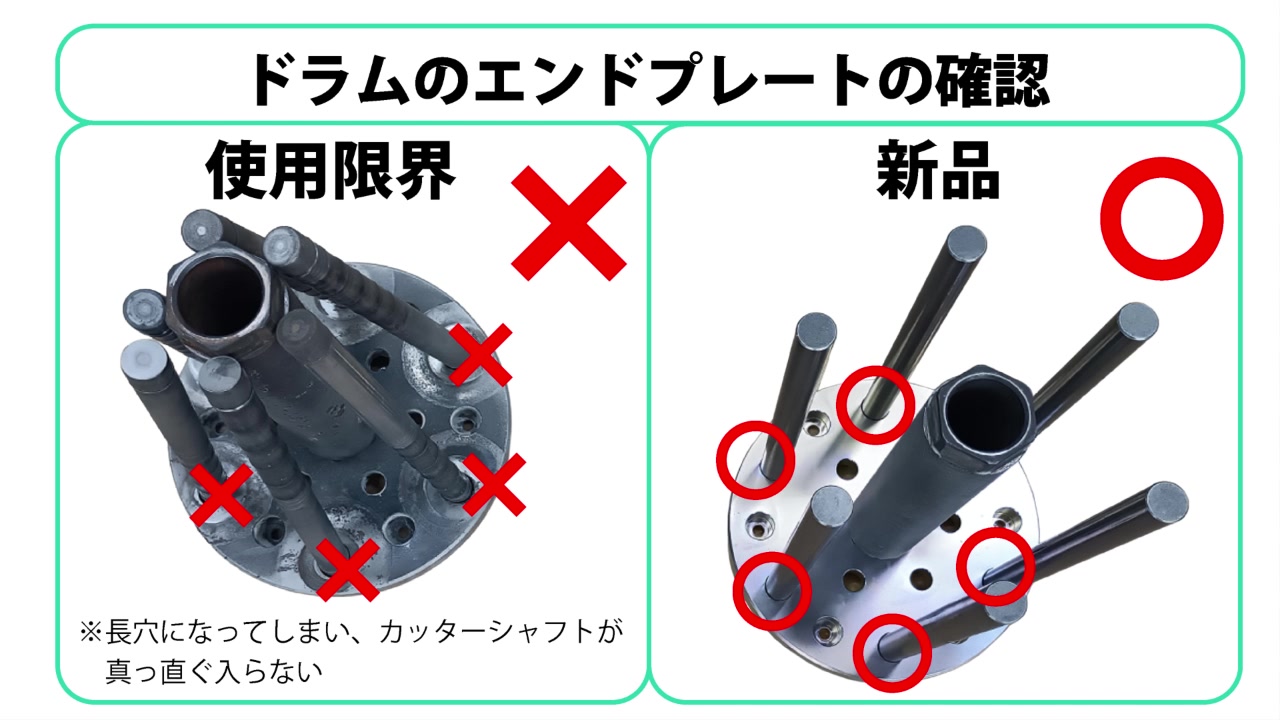

STEP2ドラムのエンドプレート
POINTエンドプレートの⽳が⻑⽳になると、カッターシャフトが真っ直ぐ⼊らなくなります。
この状態は使⽤限界です
この状態は使⽤限界です

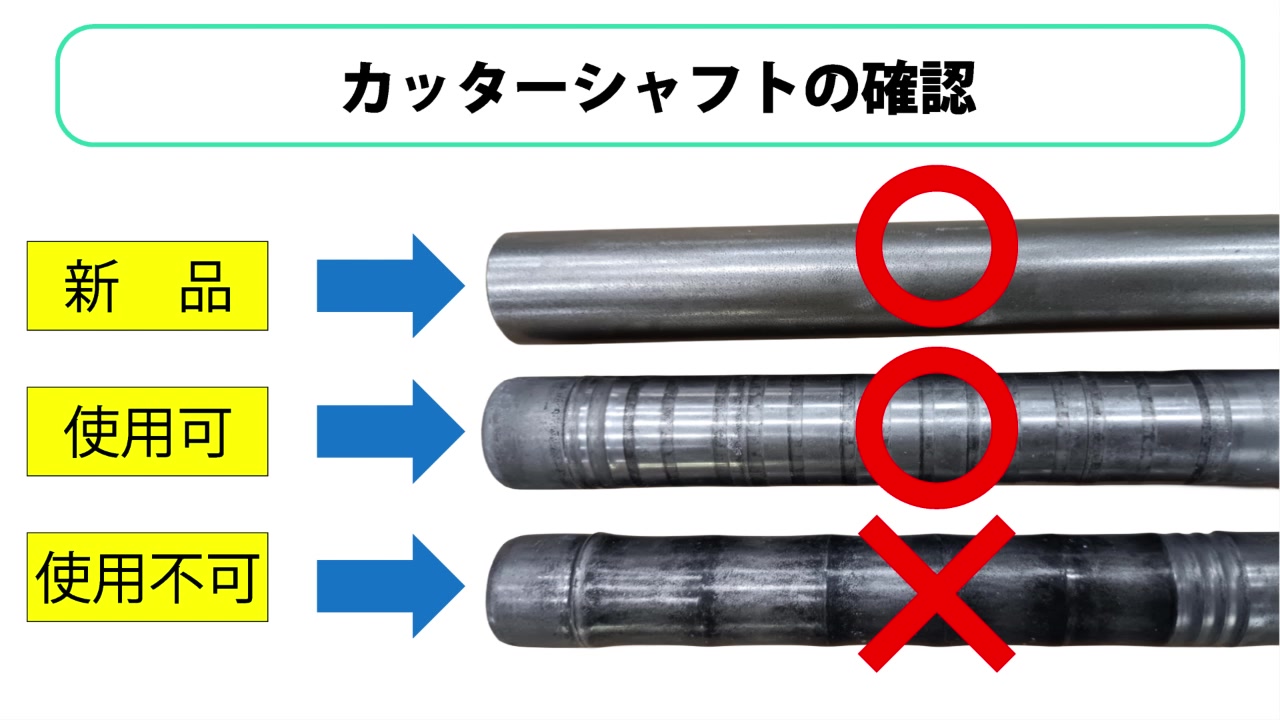

STEP3カッターシャフトの確認
POINT
表面の摩耗の状態を見て判断します。
- 新品：表面がなめらか
- 使用可：軽い摩耗あり
- 使用不可：表面に深い溝ができている
取り扱い上の注意
POINT
- 作業前点検： カッターの枚数を確認してください。枚数が間違っていると異常振動が発⽣し、部品が破損する原因になります。
- 作業時： 異常振動が出ている場合は、各部の摩耗が考えられます。すぐに正常な状態に戻してから作業してください。
- 使用中： 使⽤時間を把握し、使⽤限度時間（約30時間）が来たものは速やかに交換してください。点検や交換を怠ると、不具合や事故につながります。
6Eカッターの取付け⼿順

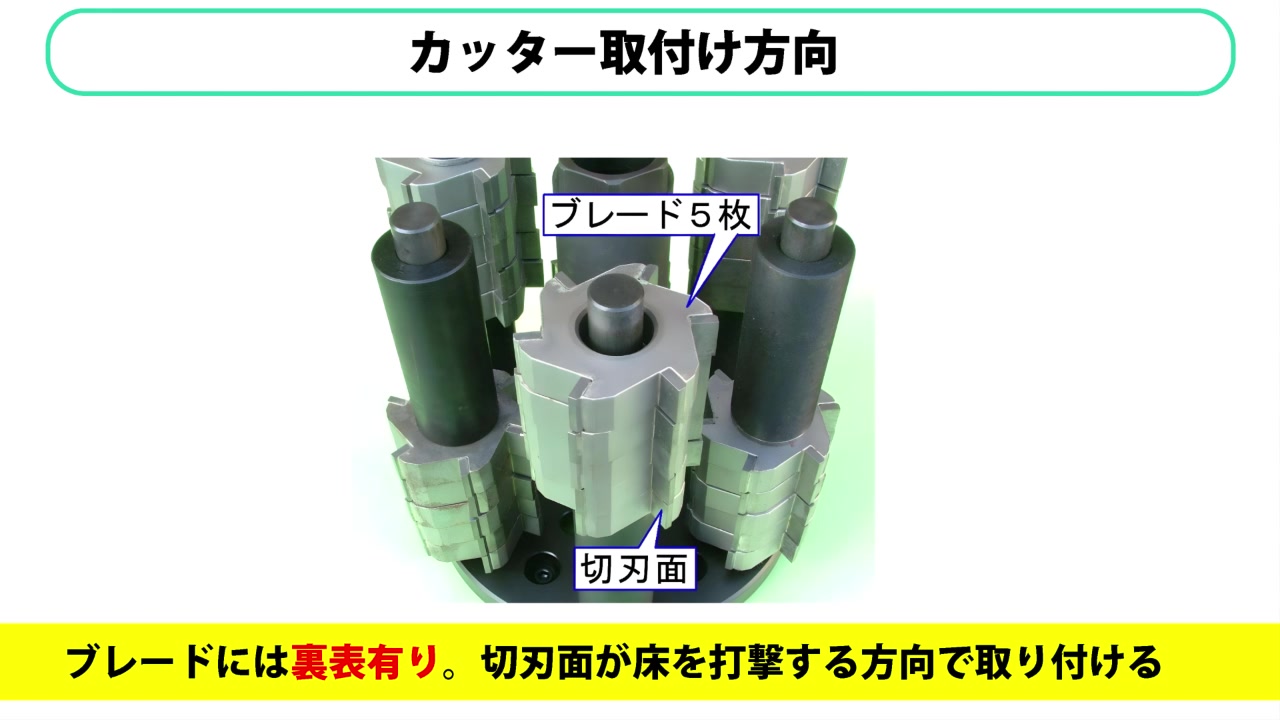

STEP1カッターの向きを確認する
POINT
6Eカッターのブレードには裏表があります。
切刃⾯が床を打撃する⽅向で、5枚の向きをそろえて取り付けてください。
切刃⾯が床を打撃する⽅向で、5枚の向きをそろえて取り付けてください。

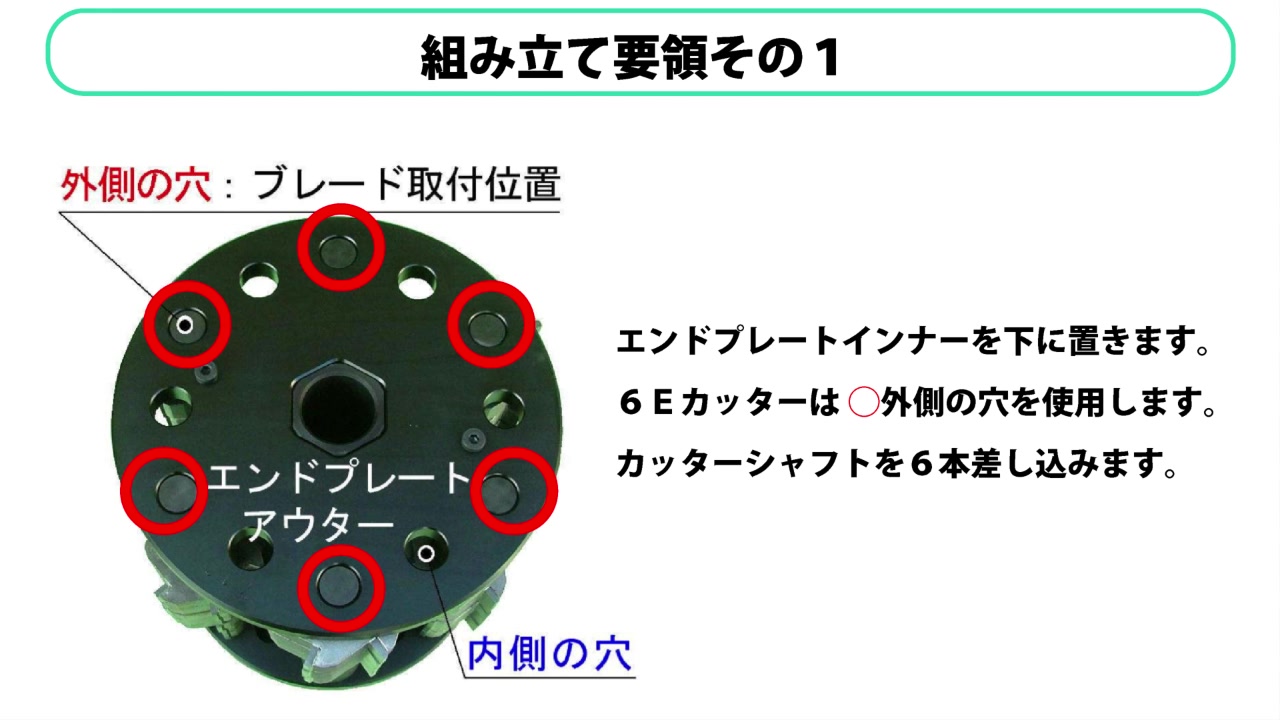

STEP2カッターシャフトを6本差し込む
POINT
- エンドプレートインナーを下に置きます。
- 6Eカッターでは外側の⽳を使います（A-1‧B-1Fカッターとは逆です）
- カッターシャフトを6本差し込みます。

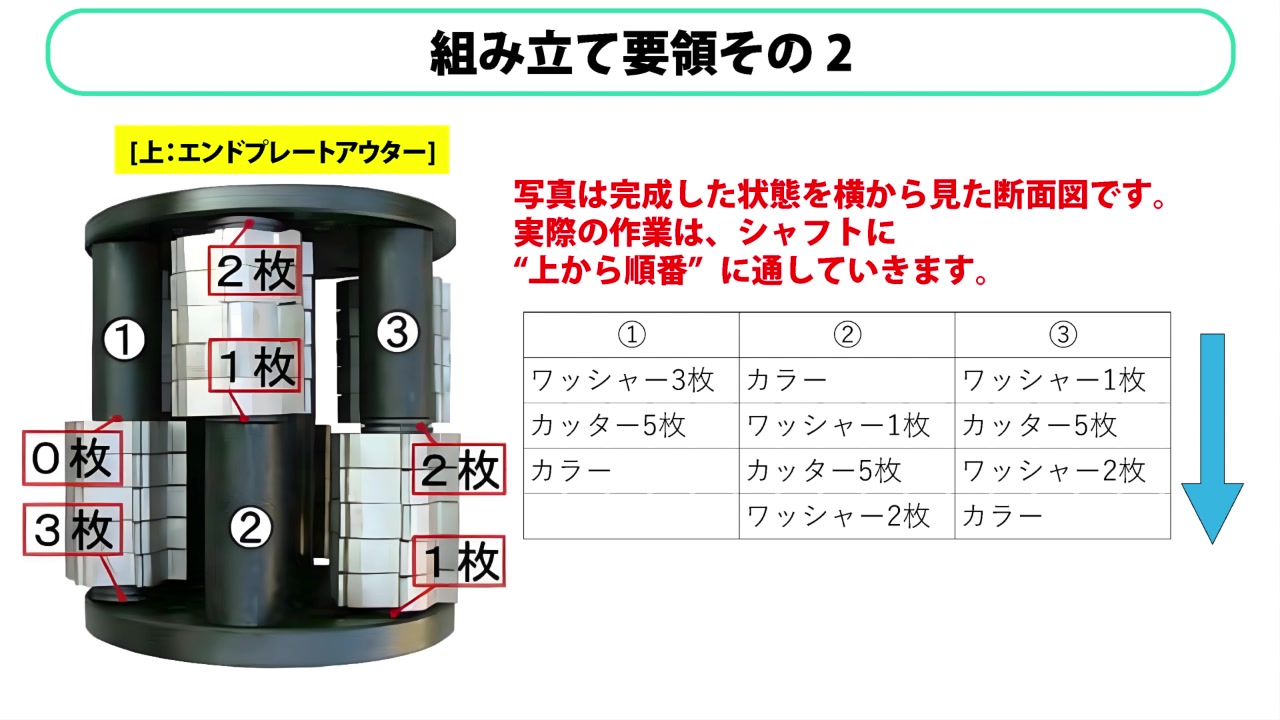

STEP3シャフト①〜③にカッターとカラーを通す
POINT各シャフトに、上から順番に次のように通します。
| 順番 | シャフト① | シャフト② | シャフト③ |
|---|---|---|---|
| 1 | ワッシャー3枚 | カラー | ワッシャー1枚 |
| 2 | カッター5枚 | ワッシャー1枚 | カッター5枚 |
| 3 | カラー | カッター5枚 | ワッシャー2枚 |
| 4 | － | ワッシャー2枚 | カラー |

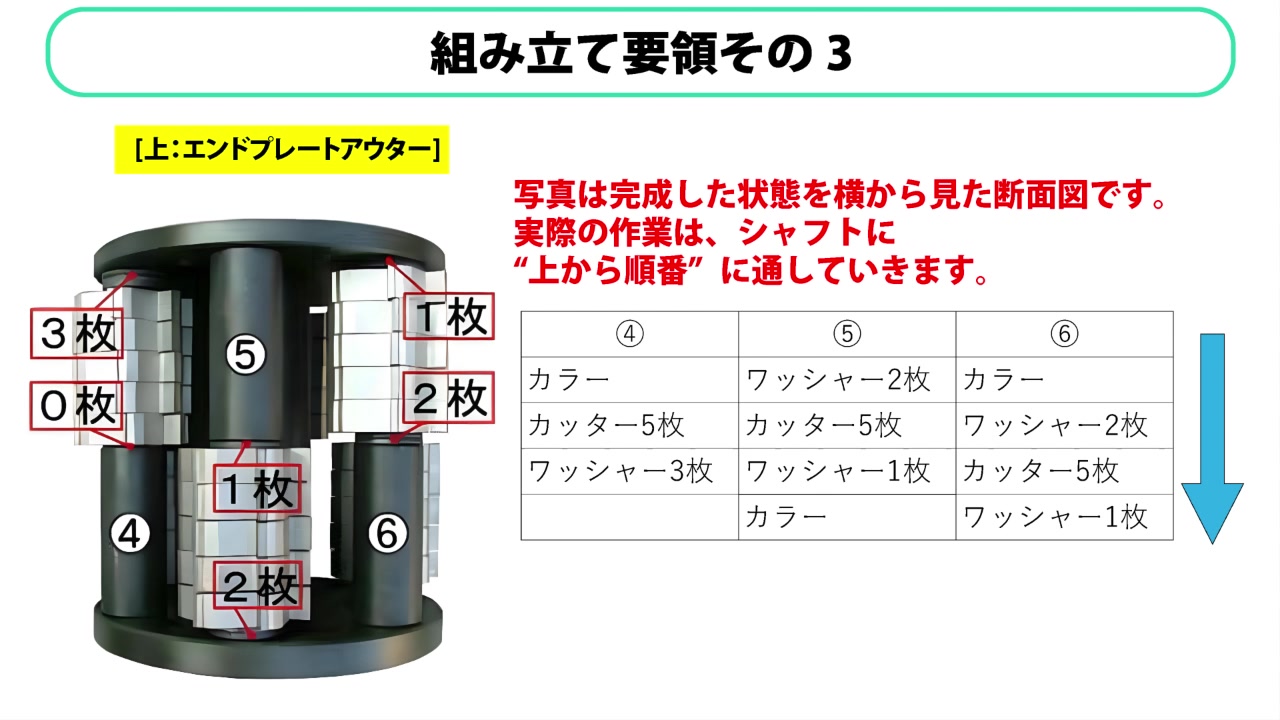

STEP4シャフト④〜⑥にカッターとカラーを通す
POINTシャフトごとにワッシャーの枚数（0〜3枚）が違います。
表のとおりに⼊れて、カッ ターの位置をずらしてください。
表のとおりに⼊れて、カッ ターの位置をずらしてください。
| 順番 | シャフト④ | シャフト⑤ | シャフト⑥ |
|---|---|---|---|
| 1 | カラー | ワッシャー2枚 | カラー |
| 2 | カッター5枚 | カッター5枚 | ワッシャー2枚 |
| 3 | ワッシャー3枚 | ワッシャー1枚 | カッター5枚 |
| 4 | － | カラー | ワッシャー1枚 |
