K-30N ブロアモーターの点検‧交換要領
K-30Nの集じん機のブロアモーターは、フィルター破れなどで粉じんを吸引したり、長年の使用で焼き付いたりすることがあります。
パチパチと異音がしたり、火花が見えたりした場合は、使用せずに交換してください。
カーボンブラシは、ブロアモーターを取り外して交換できます。
作業前の注意
POINT集じん機のブロアモーターは、フィルター破れなどで粉じんを吸引したり、長年の使用で焼き付くことがあります。作動不良と思われるときは、ブロアモーターの点検を行ってください。
ブロアモーターの点検・交換手順

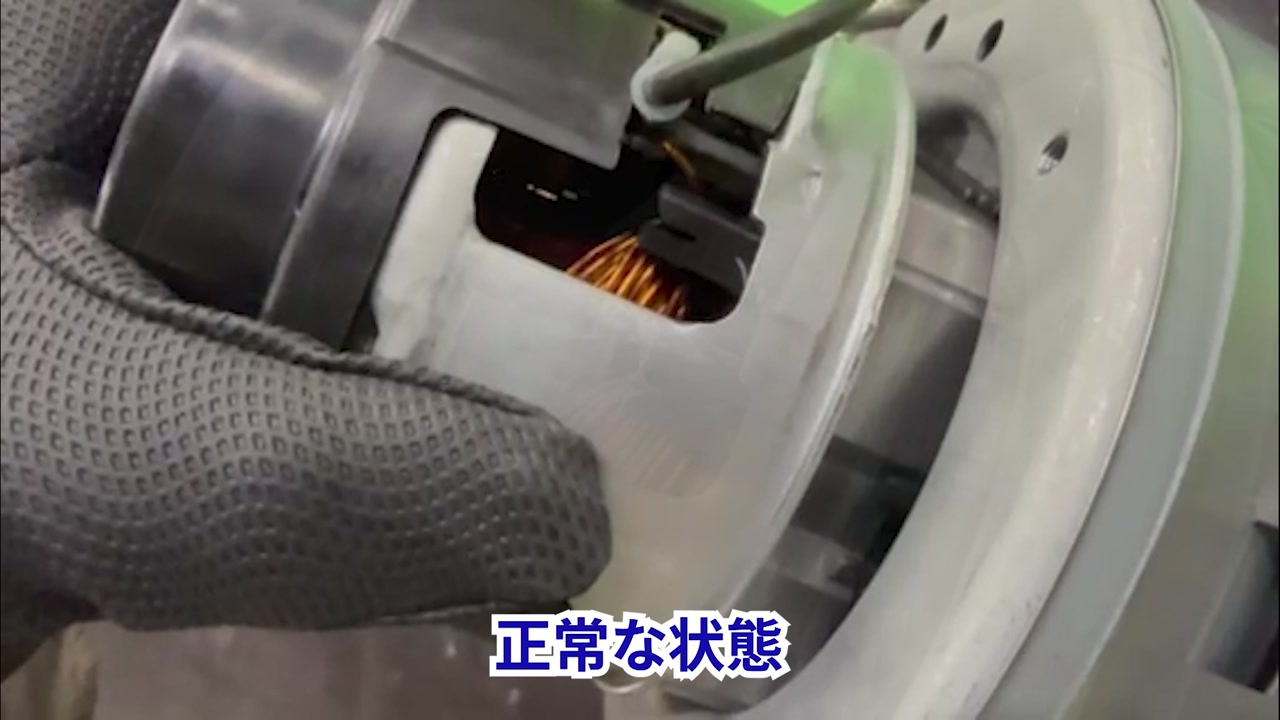

STEP1ブロアモーターの状態を確認する

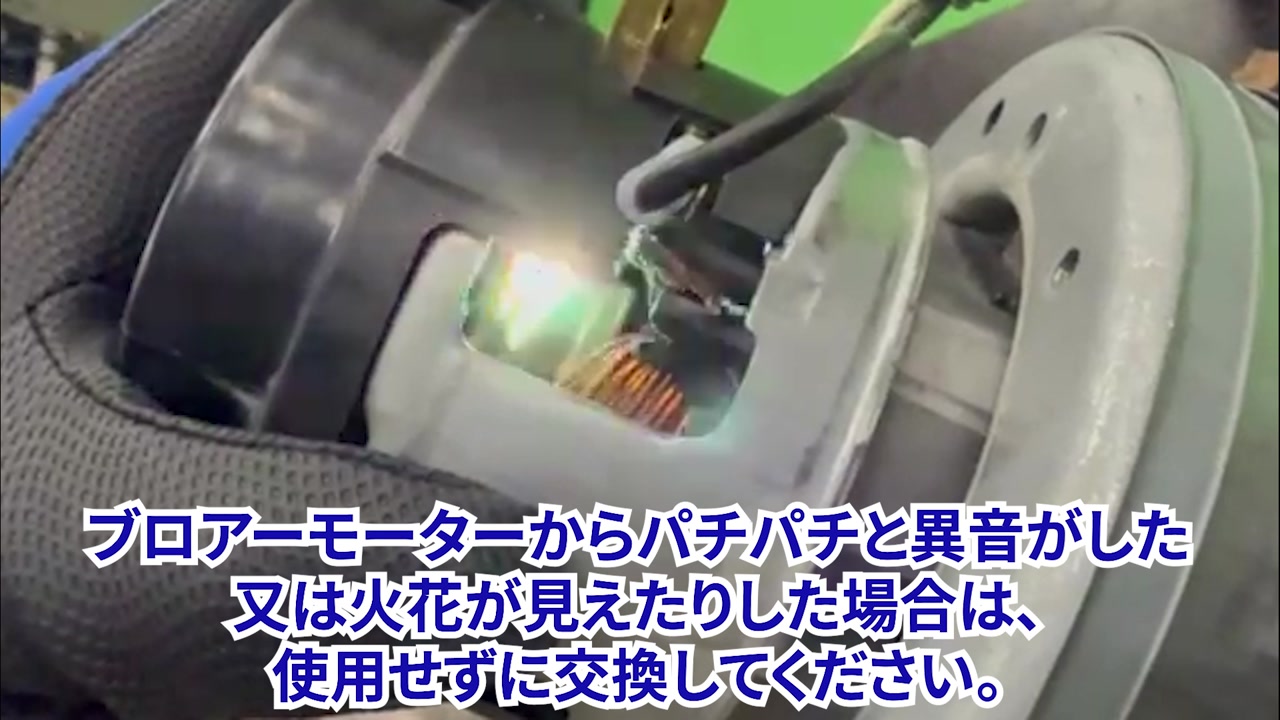

POINTブロアモーターからパチパチと異音がした、または火花が見えた場合は、使用せずに交換してください。
| 確認すること | 異常な状態 |
|---|---|
| 音・火花 | パチパチと異音がする、火花が見える |

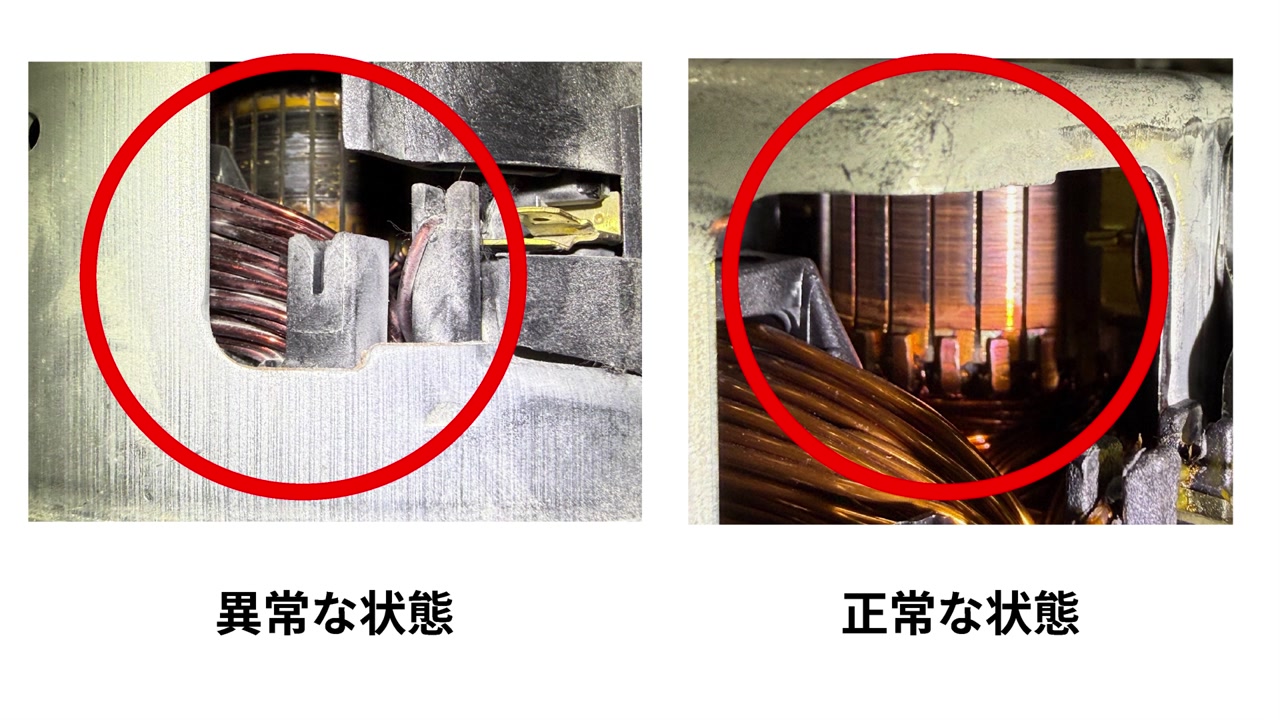

| モーター内部 | 粉じんが付着している |

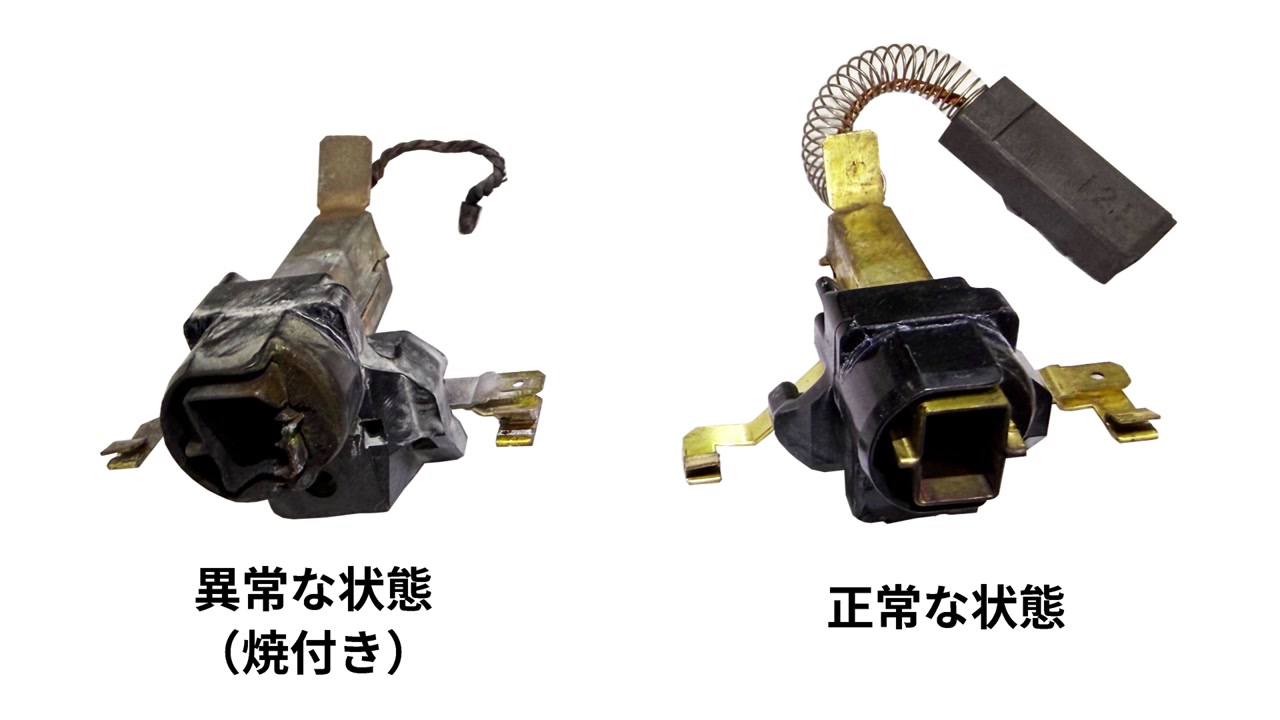

| カーボンブラシ | 焼き付いている |
STEP2ブロアモーターを取り外す

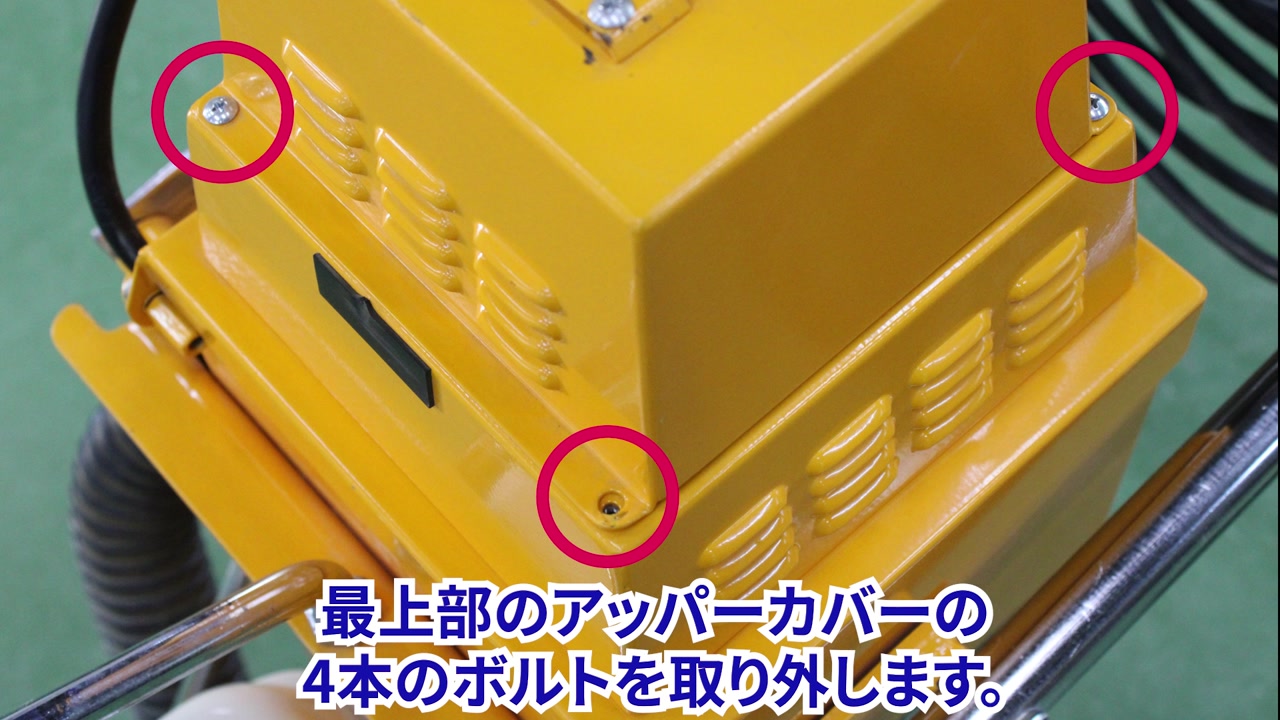

POINT最上部のアッパーカバーの4本のボルトを取り外します。

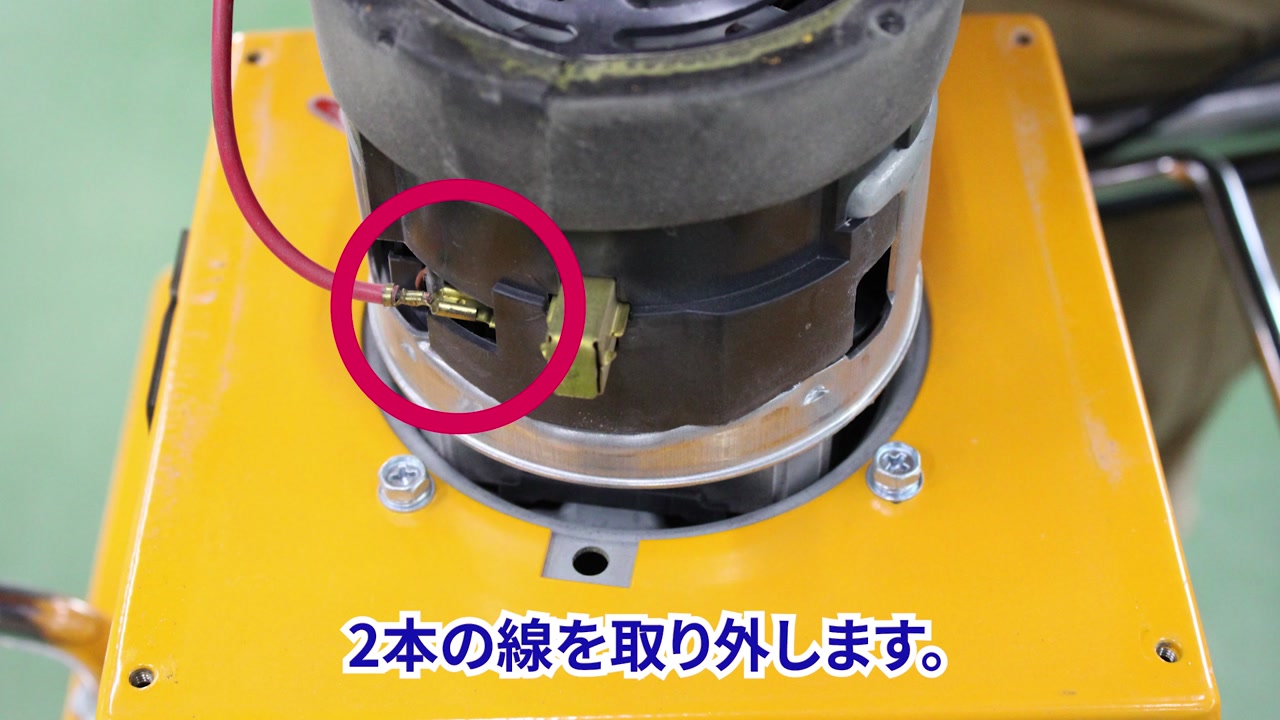

POINT2本の線を取り外します。

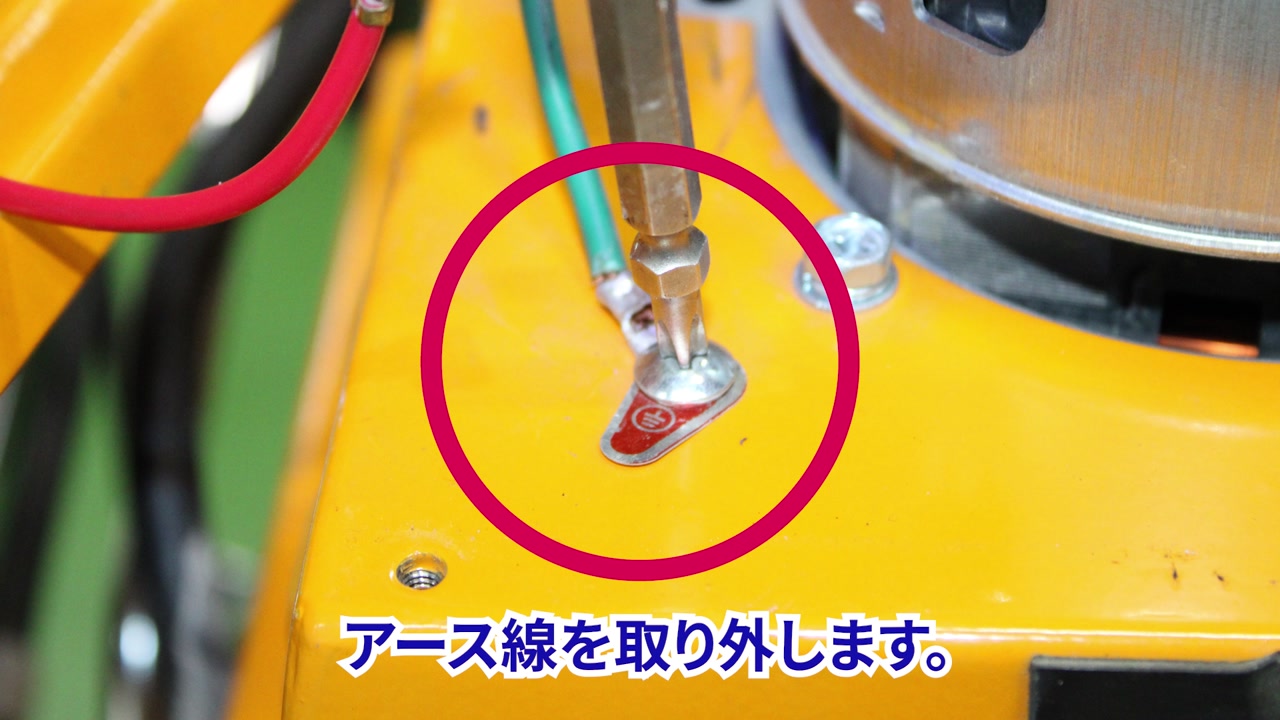

POINTアース線を取り外します。
POINTブロアカバーロアを持ち上げて取り外します。

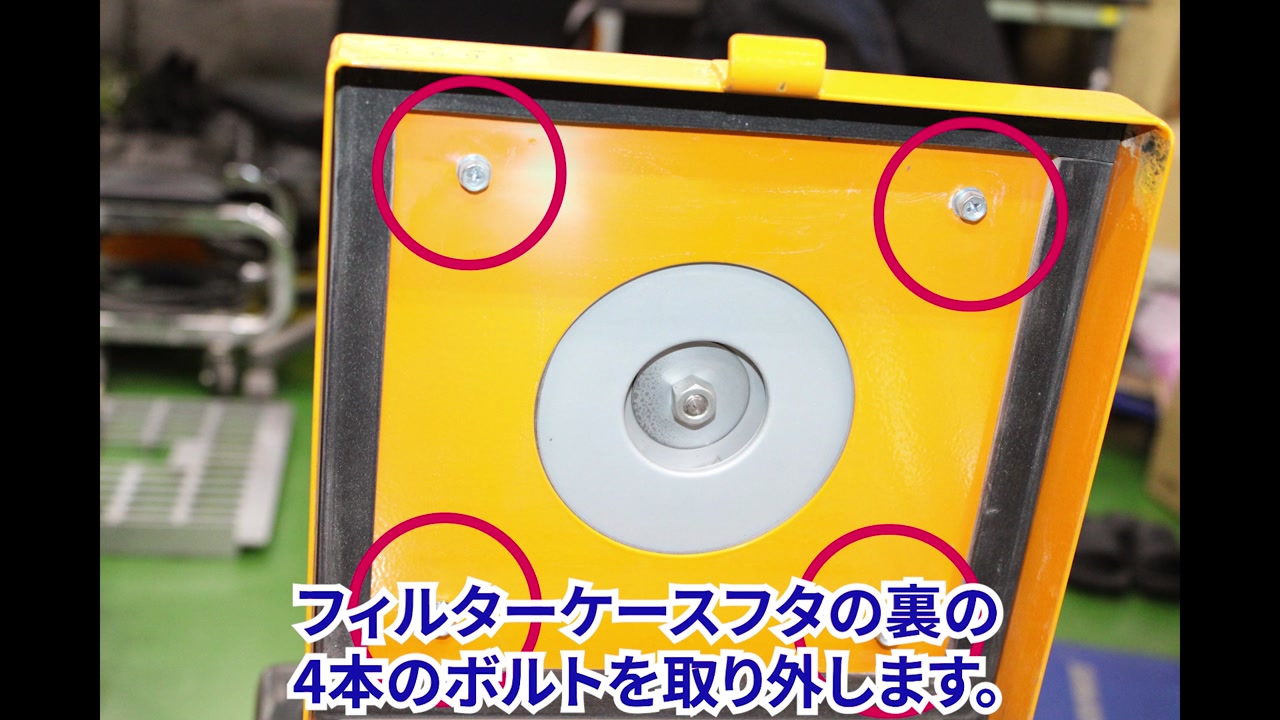

POINTフィルターケースフタの裏の4本のボルトを取り外します。

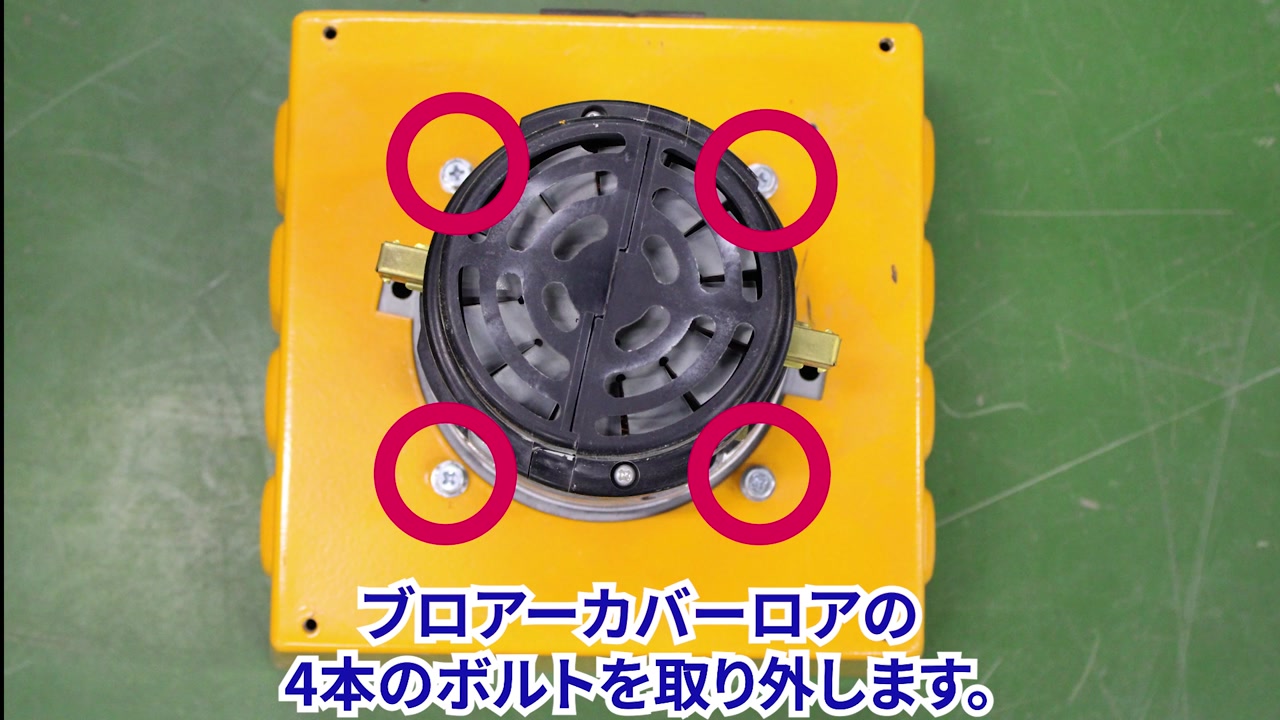

POINTブロアカバーロアの4本のボルトを取り外します。

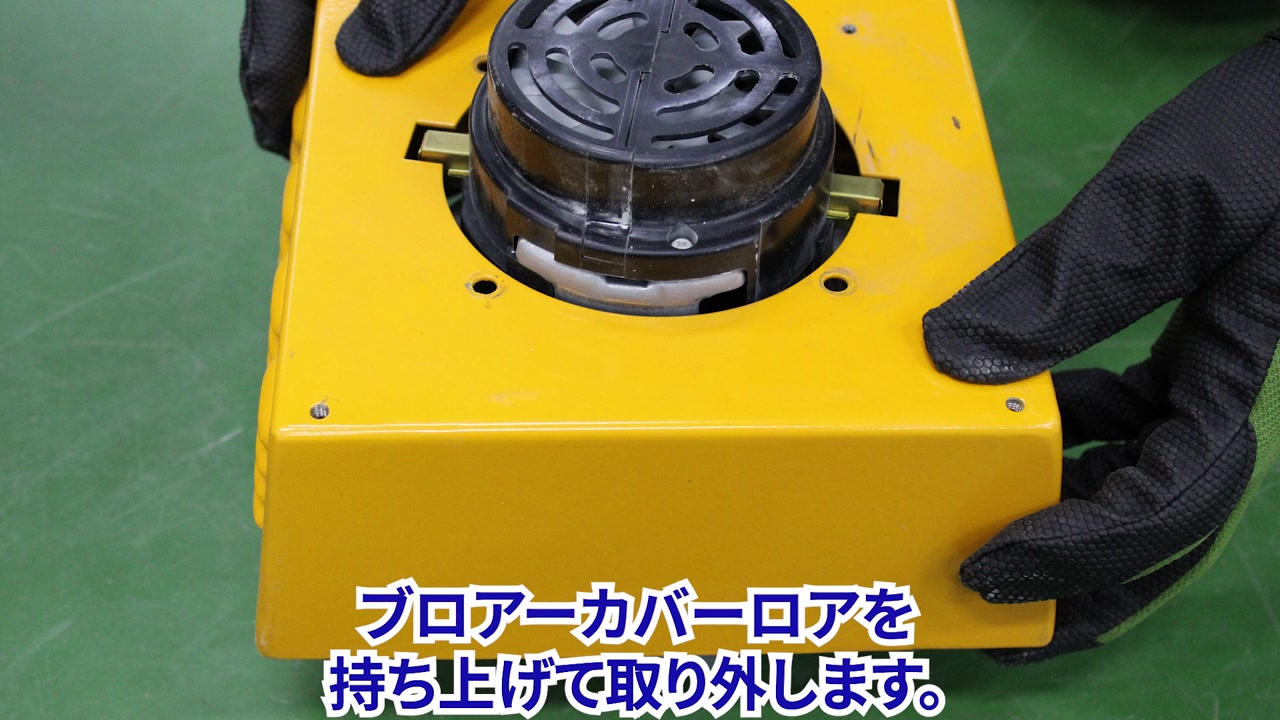

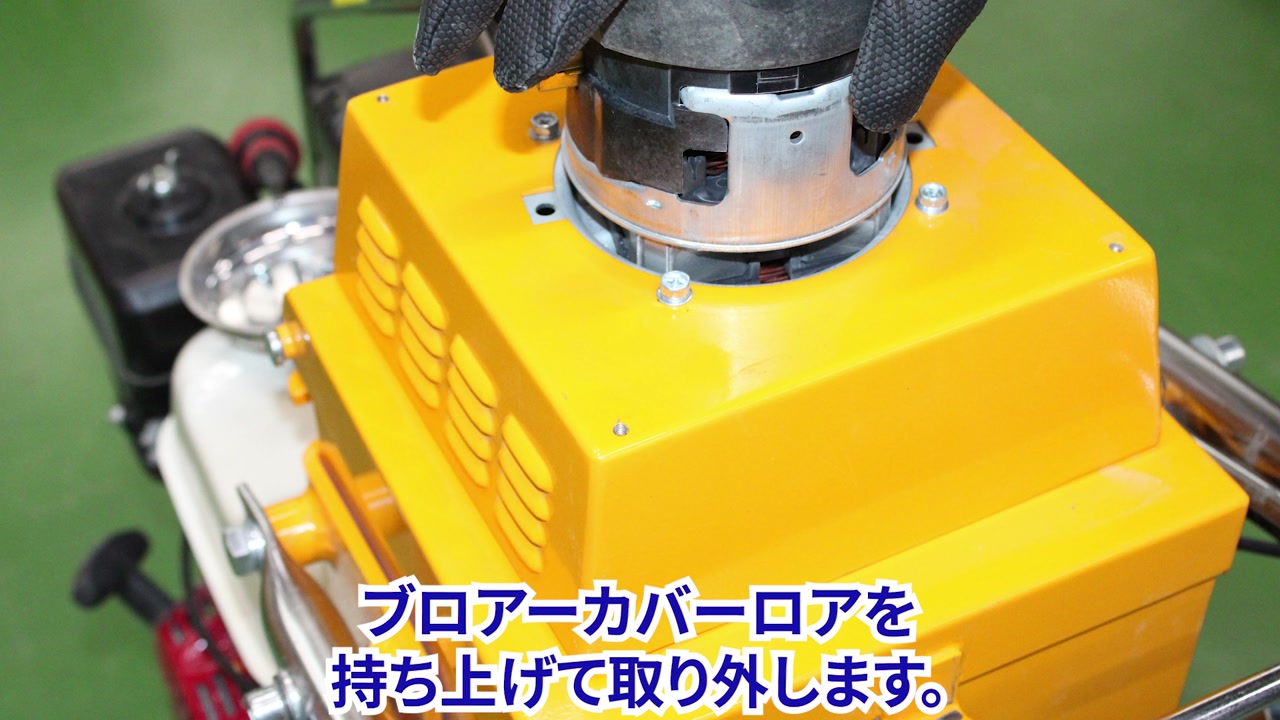

POINTブロアカバーロアを持ち上げて取り外します。
STEP3カーボンブラシを交換する

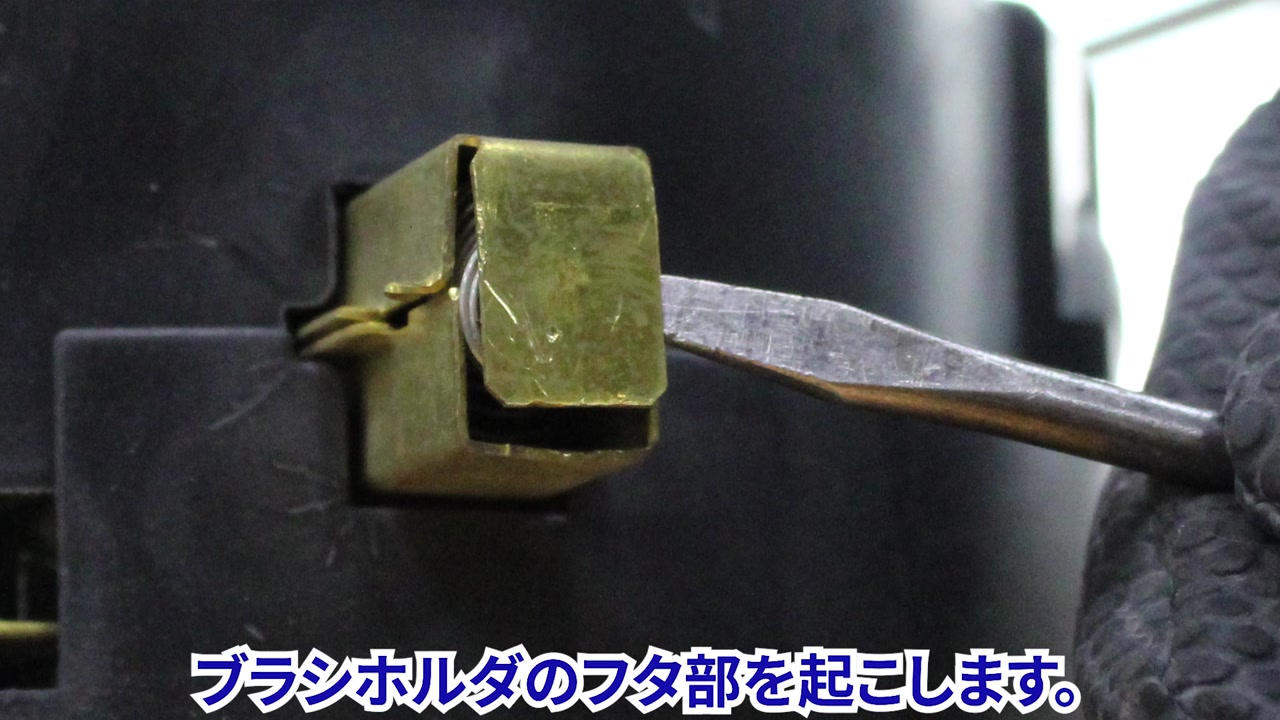

POINTブラシホルダのフタ部を起こします。

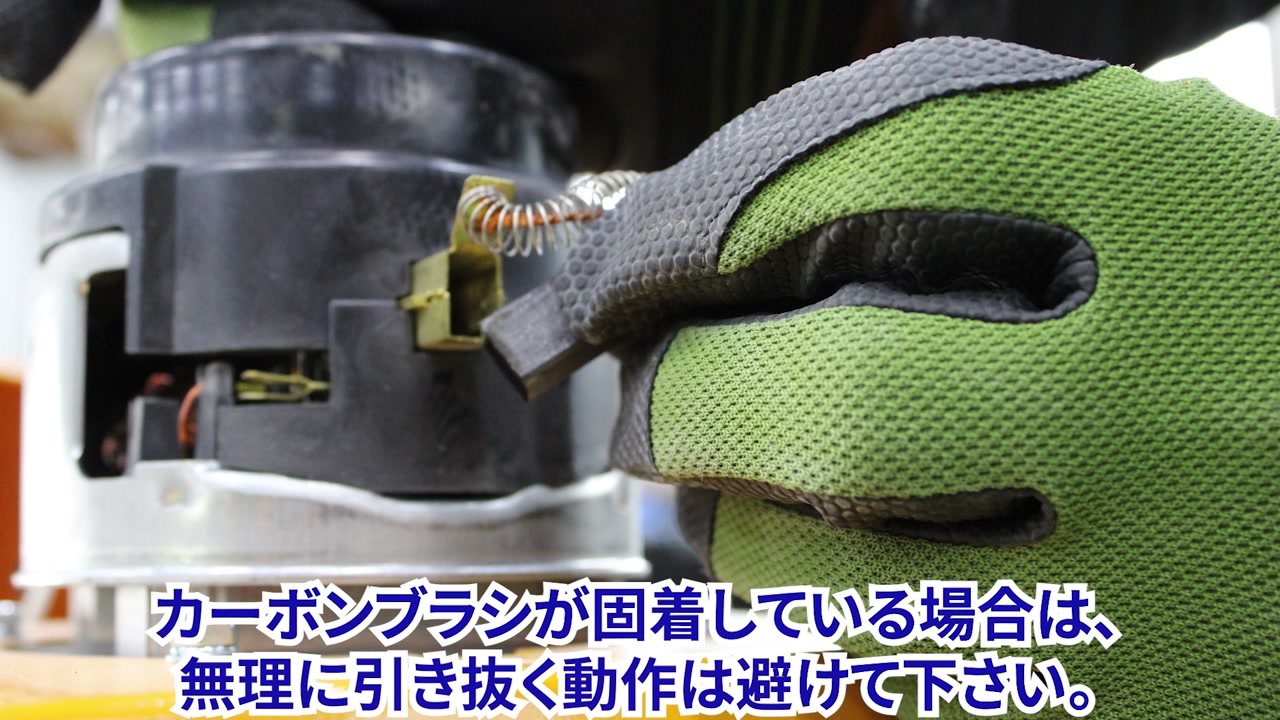

POINTカーボンブラシが固着している場合は、無理に引き抜く動作は避けてください。

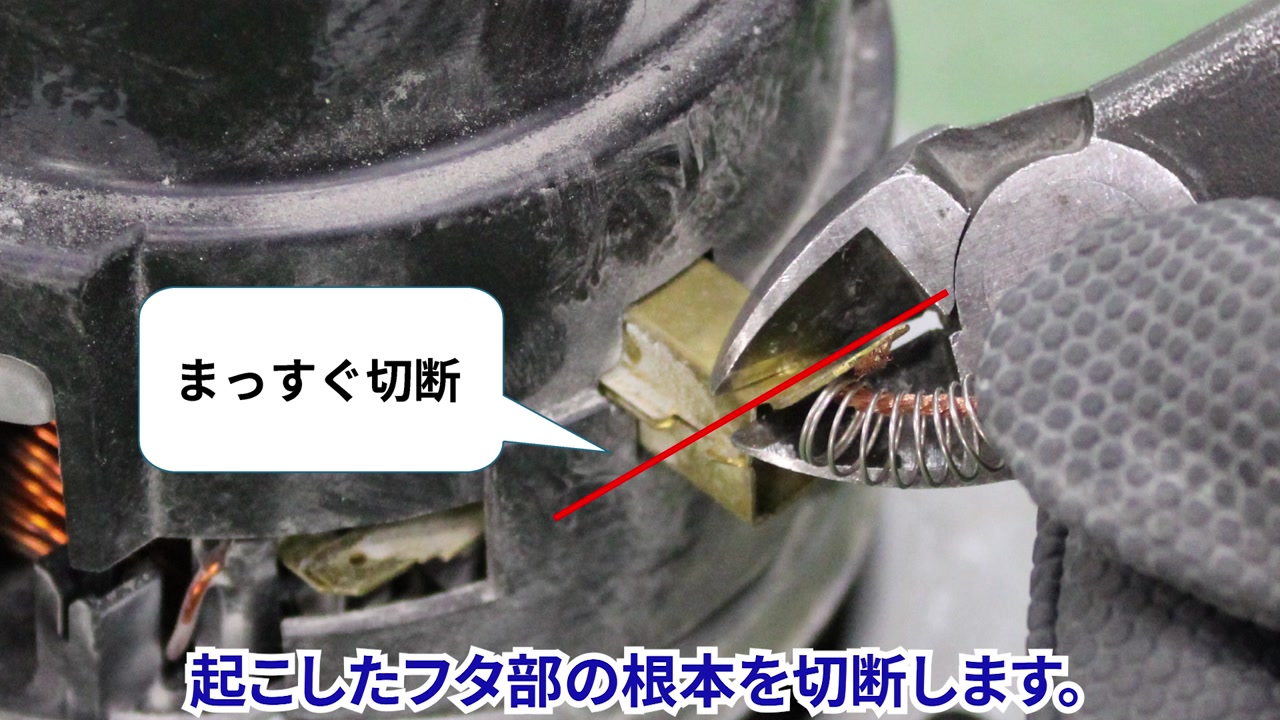

POINT起こしたフタ部の根本をまっすぐ切断します。

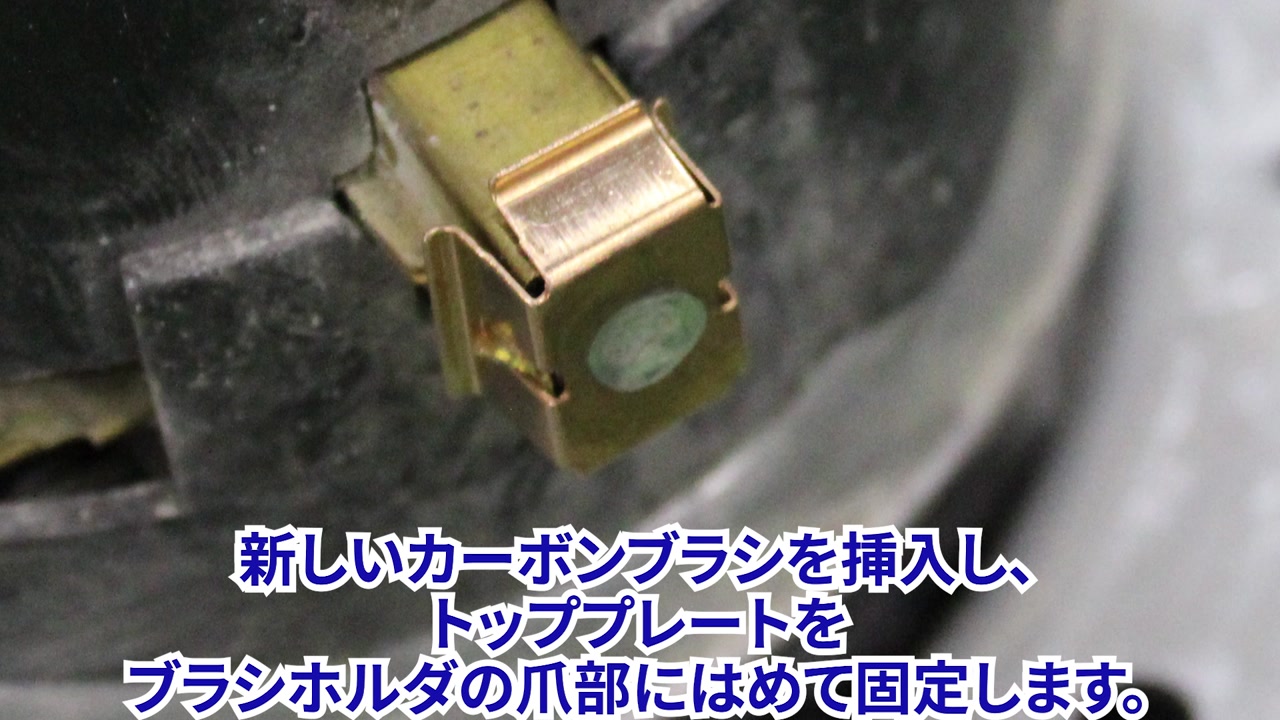

POINT新しいカーボンブラシを挿入し、トッププレートをブラシホルダの爪部にはめて固定します。

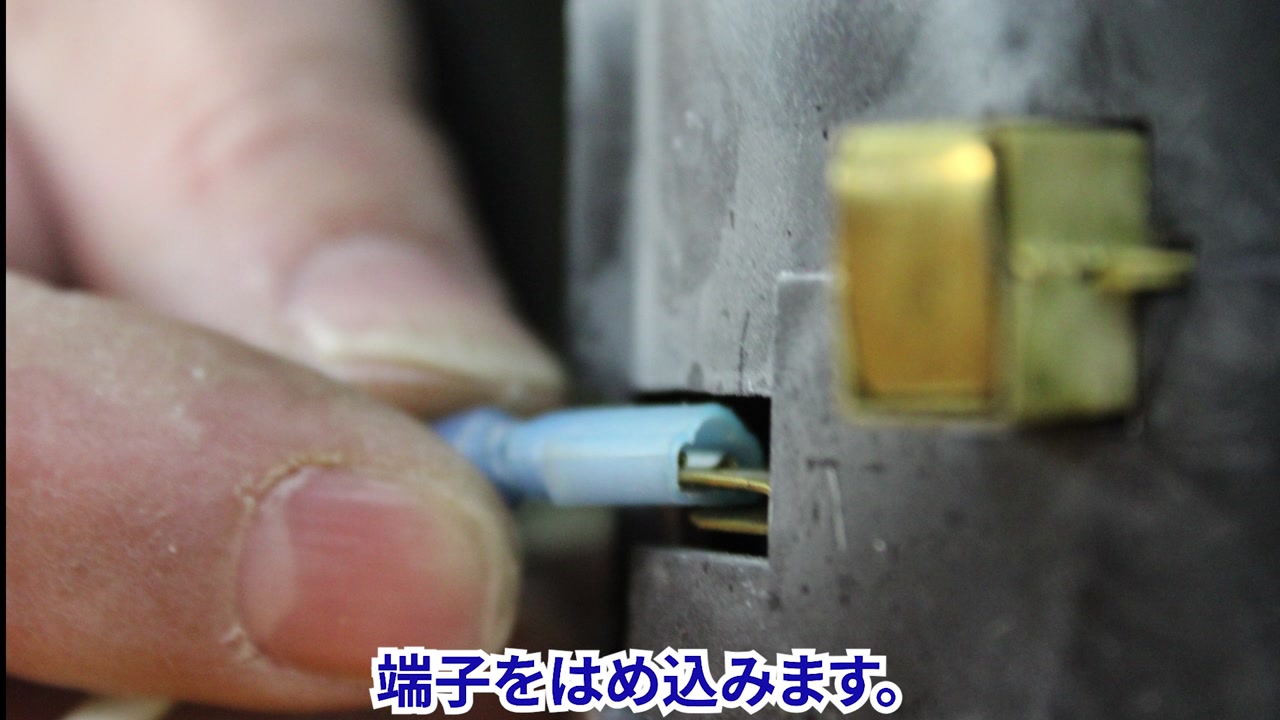

POINT端子をはめ込みます。

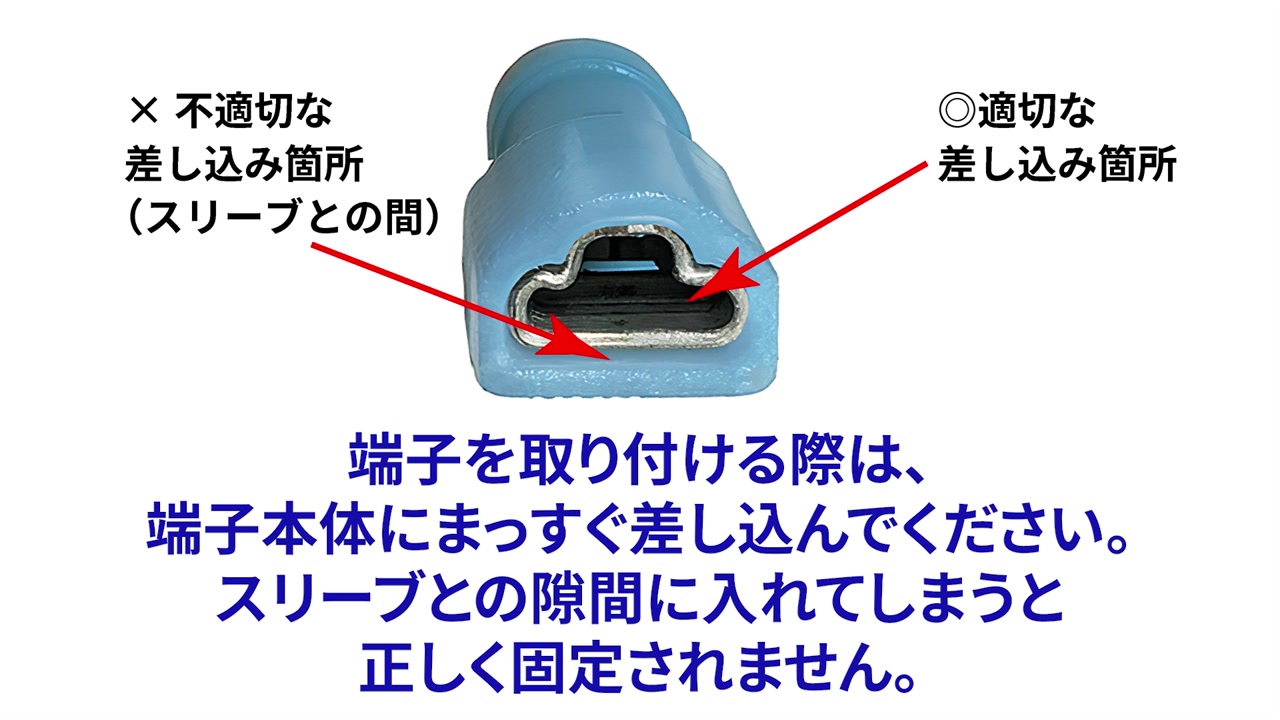

POINT端子を取り付けるときは、端子本体にまっすぐ差し込んでください。スリーブとの隙間に入れてしまうと、正しく固定されません。
STEP4元に戻す
POINT取り外したときの順序を参考に、逆の手順で取り付けてください。
